电力系统微机保护综合实训装置

当前电力系统继电保护绝大多数采用微机型保护装置，它作为现代化的保护装置在电力系统二次部分中占有非常重要的位置。--对于电力系统专业技术的学生以及在岗的专业技术人员掌握微机装置的接线、参数设置及调试都非常重要。

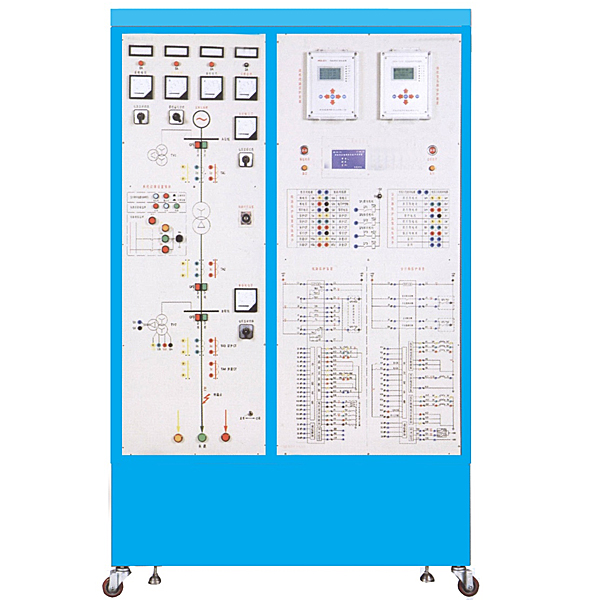

“电力系统微机保护综合实训装置”是针对职业院校的电力技术类专业“电力系统继电保护”、“电力系统微机保护”及相关专业课程设计的综合型实训装置。该实训装置采用电力工程中广泛应用的微机线路测控装置和微机变压器测控装置，配置模拟一次系统（含输电线路、电力变压器、负载阻抗、短路阻抗）、三相可调电源调压器等功能模块，可以完成微机线路、微机变压器保护装置的特性测试、接线、以及线路保护、变压器保护的参数整定设置、运行等方面的实训和考核项目。本装置可用于电力行业培训，也可以用于职业院校等相关专业的实训教学。

二、 特 点

1. 实训装置的核心设备—微机线路测控装置、微机变压器测控装置，并具有物理模拟一次系统，使学生可以很直观的了解电力系统发生各类短路故障时电量参数的变化。

2. 实训装置具有升级接口，用户可以在基于模拟一次系统基础上扩展继电保护及二次回路实训项目。

3. 通信组网：实训装置具有RS-485总线接口，可以实现基于微机测控装置的电力系统SCADA。

三、 技术指标

1.额定电压：三相五线～380V±10%  50Hz

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.额定容量：3.0kVA

4.外形尺寸：1240mm×500mm×2000mm

电力系统微机保护综合实训装置,检测与转换(传感器)技术实训装置

一、检测与转换(传感器)技术实验仪： 19种传感器（）、带微机接口

二、检测与转换(传感器)技术实验仪技术指标：

（一）显示仪表要求：

1、实验箱提供四组直流稳压电源：±5V、±15V；1.2~12V可调，具有短路保护功能。

2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，**输出电流0.5A。

3、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150 倍的直流放大器。

4、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

5、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999Pem。

（二）三源部分：

1、加热源：6V、12V交流电源加热，温度控制范围0~100℃。

2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分转。

3、振动源：振动频率1-30Hz，共振频率12Hz左右。

（三）数据采集卡及处理软件：

数据采集工作12位AD转换、RS232接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
