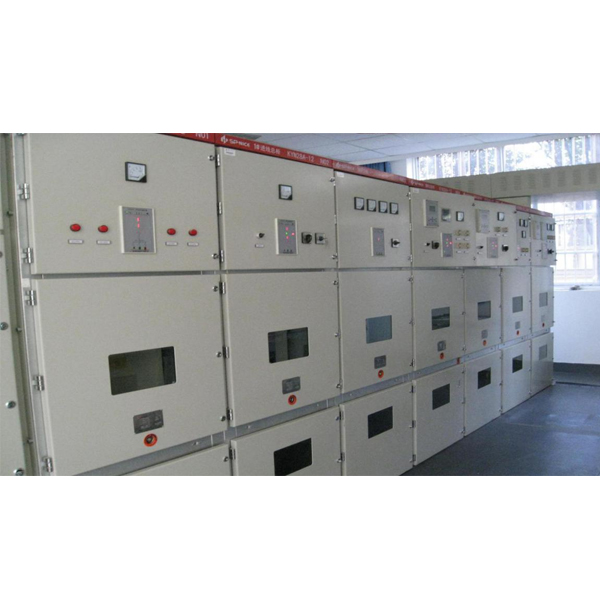

高压配电实训装置

该设备采用高压开关柜工艺及要求设计，分为母线隔室、断路器隔室、电缆隔室及低压隔室等，避雷器、电流互感器、接地闸刀、真空断路器、继电保护系统等器件。适用于职业院校、技工学校等作为**维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。

二、技术参数：

外形尺寸：800×1660×2200mm

工作环境：温度0℃～50℃

相对湿度35～85%  海拔＜4000m

三、开关柜的型式：
（1）金属铠装中置式小车开关柜
（2）额定电压：6.3KV
（3）**工作电压：7.2KV
（4）额定频率：50HZ
（5）主母线额定电流：1000A
四、真空断路器：
（1）额定电流 630A
（2）额定开断电流 40KA
（3）断路器分合闸时间：合闸时间<75ms，分闸时间：<50ms
五、过压保护器：

氧化锌，户内三相组合式，额定电压 7.6KV，标称放电电流 5KA。

高压配电实训装置,传感器信号与控制实验装置

现在社会自动化的程度越来越高，传感器的应用日益广泛，要求该装置除可完成中职院校传感器相关课程外，还可配合一些自动检测类技术设备，实现一体化教学。该实训平台也可完成电气自动化、物联网技术应用专业群的传感器相关的教学。使他们不局限于书本的知识，而是以实际的操作过程代替知识的被动教授，激发他们的学习积极性，让学习的方式变被动为主动，提高学习的效率，让他们真正感到学以致用，用所学的理论指导实际的设计。

二、功能组成及要求：

要求包含传感器有：光纤传感器、电磁感应传感器、光电传感器、电容式传感器、电感式传感器及电源模块、指示和蜂鸣模块等。

实训系统提供上位机软件，通过上位机模块和计算机通信，传感器信号通过硬件采集，在屏幕上以数字量和模拟量形式实时显示，给用户更直观的认识。

3.实训系统需包含测试物件一个，内包含各种类型传感器的检测介质（包括光电、磁性、电容、电感、超声波、霍尔、涡流等传感器的检测介质）

4.实训系统含位置滑轨一个，能进行各种传感器检测距离的测量，以及传感器角度对传感器检测距离的影响等。

5.实训系统配套测量尺，以适用于感应距离长的传感器的数据测量。

6.实训系统配套实训模块，，包括指示蜂鸣器模块、计数模块、上位机模块等，学生可通过这些实训模块与传感器组合。

7.要求包含传感器有：光纤传感器、电磁感应传感器、光电传感器、电容式传感器、电感式传感器及电源模块、指示和蜂鸣模块等。
