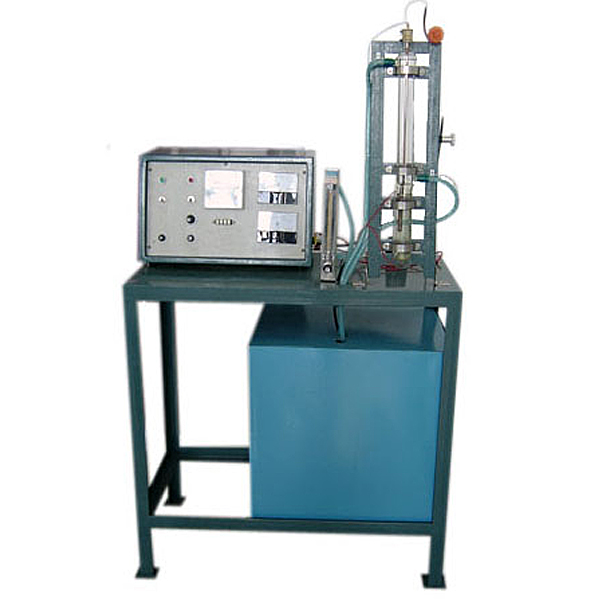

实验目的：
1、观察透明换热器装置的构成。
2、可进行玻璃热管换热器传热媒体的传热系数和热效率计算。
主要配置：
玻璃热管换热器，热水加热器，流动冷水换热外套，循环水泵，水箱，热段、冷段进出口温度测试装置，玻璃容器易于观察，不锈钢台架等。
技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率800W。
2、玻璃热管换热器，尺寸：Φ8×400mm；热水加热器，功率500W
3、低噪音循环水泵参数： 流量：20L/min ，扬程：12m，功率：100W。
4、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
5、外形尺寸：1000×500×1600mm，外形为不锈钢可移动支架，带双刹车轮。
玻璃热管换热器实验台,智能回转体动平衡实验装置
该实验台是采用传感器、微机等先进测试手段和方法装备的智能型可视化动平衡实验台，具有技术先进、体积小、操作方便、效果直观等优点。
通过实验可以使学生对回转构件中不平衡惯性力的变化规律及其引起的强迫振动产生感性认识，掌握动平衡的原理和试验方法，是机械原理实验室的重要设备之一。
实验项目内容：
1．了解并掌握刚性转子的动平衡原理及试验方法；
2．熟悉用传感器及其测试仪器测量动态参数的基本原理和方法；
3．了解处理数据的方法。
主要技术特点：
1．该实验台摆动框架由X形弹簧片支承形成振动系统，配重块为磁性体，整个实验台体积小，操作简便，直观性强，配以先进的测试和计算机辅助实验手段，适用于教学实验。
2．被测转子的转速可无级调节，转子转速和不平衡质量的相位由光电传感器测出；转子不平衡质量引起的框架振动产生的振幅（瞬间角位移），由光栅编码器获取。两组信号
由单片机测控系统通过RS232串口送入微机解算后，即可得出转子不平衡质量的大小和方位。
3．专用软件不但能得出不平衡质量的大小和方位，还可演示整个检测处理过程。
4．实验台外形为工作台板+箱柜落地式结构，装有可调地脚螺栓和活动轮，便于实验室调整布置。
5．实验台测试性能指标：固有频率ω=3~5Hz，精度2μ，相位角误差≤10度，灵敏度5gmm。
