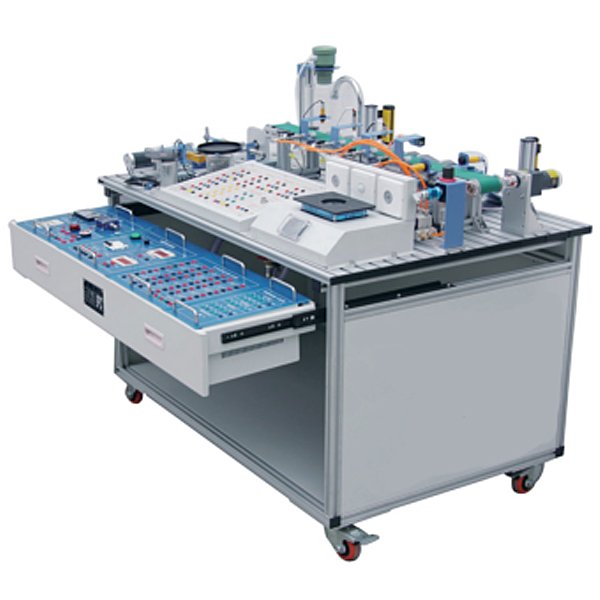

工业传感器应用技术实验台

装置将工业传感器、工业模型有机结合，适用于各职业院校开设《传感器原理》、《非电量检测技术》、《工业自动化仪表与控制》等课程的实训教学。装置还增加了物联网传感器 、视觉传感器等，完全采用模型化设计，使学生能够更全面掌握各种工业传感器的应用；紧密结合传感器与检测技术的****。

二、装置配置

(一)电源及仪表挂箱

1.交流电源AC220V，带漏电保护器

2.直流稳压电源：+24V/1A、±12V/1A、±5V

3.数字直流电压表：量程0～20V，分200mV、2V、20V三档，精度0.5级

4.频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm

(二)信号处理及接口挂箱

1.传感器信号转换电路

2.电磁阀/电机驱动电路

(三)变送器挂箱

1.电荷放大器

量程：102pc、103pc两档可调，**输出电压：10V/5mA，与压电加速度传感器配套使用。

2.轴向位移变送器

量程：-4～6mm，电流输出：4～20mA，准确度：±0.5%（25℃）。

3.压力仪表

采用24位A/D转换器，双5位高亮度红色LED显示，测量精度：±0.2%F.S±1个字，带RS232通信，与S型拉压力传感器配套使用

(四)材料分拣模型

1.直流减速电机，转速：20rpm/分，电源DC24V

2.电磁阀：二位五通

3.对射式光电开关传感器：检测距离5m，常开型，NPN晶体管输出输出。

4.霍尔接近开关传感器，检测距离10mm，可检测永磁体，常开型，NPN晶体管输出输出。

5.电感接近开关传感器：检测距离4mm，常开型，NPN晶体管输出输出。

6.电容接近开关传感器，检测距离2mm，常开型，NPN晶体管输出输出。

工业传感器应用技术实验台,污泥沉淀实训装置

一、实验目的：
在污水处理中的二次沉淀池、污泥重力浓缩池和浓集的化学污泥沉淀池里，悬浮固体浓度比较高，存在成层沉淀现象。由于成层过程受悬浮固体的性质、浓度和沉淀池的水利条件等因素影响，因此常需要通过试验方法来求得设计参数和指导生产运行。
通过本实验希望达到下述目的：
1、 加深对成层沉淀的理解；
2、 掌握活性污泥沉淀特性曲线的测定方法；
3、了解固体通量法的分析方法。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、沉淀柱 Φ100mm×1400mm （4根）、
3、沉淀柱内不锈钢搅拌器 4套、
4、装置外形尺寸：800mm×700mm×2000mm 、
5、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，500×400×500mm、底板上安装有放空阀，方便将水排净；
2、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）
3、污泥沉降柱1套，含柱内装调速搅拌装置、铜制取样口16只、透明有机玻璃材质、壁厚6mm，Ø100×1500mm、
4、高位水箱1只、透明有机玻璃材质、厚度10mm，400×400×400mm
5、304不锈钢提升水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率120W；
6、搅拌电机5台、304不锈钢搅拌桨5套；（功率15W、转速120rpm）、（含调速器5只）
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
8、配套UPVC连接管道和阀门（中财品牌）。
9、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成
