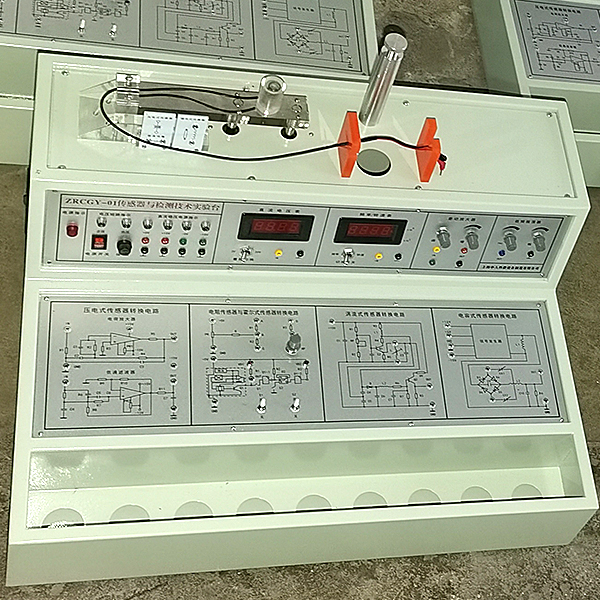

传感器实验装置

二、检测与转换(传感器)技术实验仪技术指标：

（一）显示仪表要求：

1、实验箱提供四组直流稳压电源：±5V、±15V；1.2~12V可调，具有短路保护功能。

2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，**输出电流0.5A。

3、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150 倍的直流放大器。

4、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

5、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999Pem。

（二）三源部分：

1、加热源：6V、12V交流电源加热，温度控制范围0~100℃。

2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分转。

3、振动源：振动频率1-30Hz，共振频率12Hz左右。

（三）数据采集卡及处理软件：

数据采集工作12位AD转换、RS232接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

（四）主要技术参数：

1、 输入电源：AC220V±5% 50±1Hz

2、 额定电流：≤5A

3、 直流电源：±5V ±15V

4、 稳压系数：±1%

5、 电压纹波：≤10mV

6、 非线性误差：≤5%

7、 测量精度：≤1%

8、 功 耗：100VA

9、 输出电流：1A

传感器实验装置,澄清池实验装置

一、实验目的：
给水处理构筑物动态模型实验的目的是配合给水处理所讲授的相关内容，直观了解构筑物型式、内部构造、水在构筑物内的流动轨迹，加深对所学内容的理解。
通过本实验，希望达到下述目的：
1、 了解脉冲澄清池的构造、工作原理及运行操作方法；
2、 观察矾花形成悬浮层的作用和特点。
二、实验原理：
澄清池是利用悬浮层中的矾花对原水中悬浮颗粒的接触絮凝作用来去除原水中的悬浮杂质。接触絮凝的机理包括：矾花与矾花、矾花与原水中悬浮杂质之间的碰撞在作用，矾花对原水悬浮颗粒及其他杂质的吸附作用等。在完成接触絮凝作用后，矾花（即增加的矾花）从原水中分离出来进入集泥斗，使原水得到澄清。澄清池中分别完成反应和沉淀分离过程。
三、主要技术指标及参数：：
1、环境温度：5℃～40℃
2、处理水量：0.5m3/h
3、上升流速：1mm/秒
4、脉冲周期：其中进水时间30～36秒，放水时间10～12秒。（这是生产周期，装置周期稍快）。
5、有机玻璃澄清池尺寸：Ø400mm×650mm、
6、装置外形尺寸：900 mm×500 mm×2000mm、
7、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护；
四、主要配置：
1、脉冲澄清池1套:透明有机玻璃材质、厚度10mm，含脉冲发生器、混合反应系统（包括配水渠、配水管和稳流板），澄清系统（包括悬浮层、清水层、污泥浓缩层、集水堰）；、
