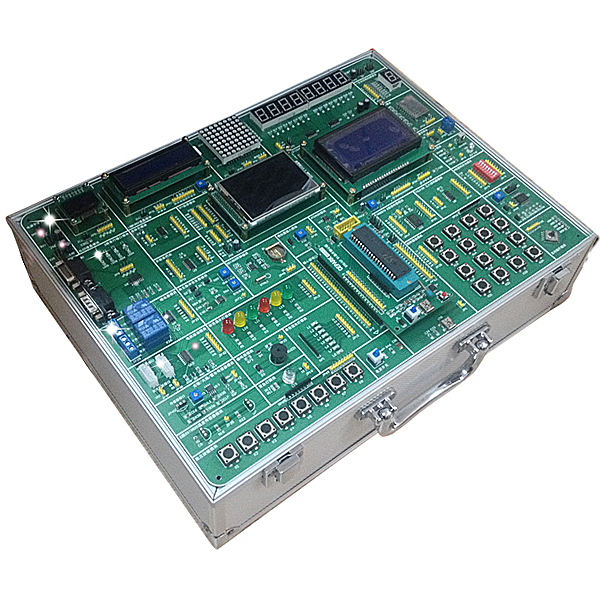

ARM嵌入式系统实训台

1.核心板硬件参数

1.1CPU：OMAP3530 DCUS，600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ，集成存储器用于ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存储 (64kB SRAM, 112kB ROM)

1.2DDR RAM：256MB DDR RAM   MT29C2G48MAKLCJA-6IT

1.3FLASH：256MB NAND FLASH   MT29C2G48MAKLCJA-6IT

1.4电源管理：独立电源管理芯片 TPS65930

1.5LDO：具备LDO

2.底板硬件参数

2.1FPGA：XC3S250E-P208用于控制逻辑和扩展串口，给相应的设备分配地址

2.2以太网：1个10/100M自适应以太网控制器DM9000A

2.3LED：12个GPIO控制的LED工作状态指示：6个位于核心板，6个位于底板

2.4音频：标准AC97音频控制器小三芯接口+MIC头  TPS65930

2.5复位：隔离内外部复位信号，增加复位可靠性TC7SH08FU

2.6UART：共7路UART：3路处理器自带，4路FPGA外扩，其中1路接红外2路接扩展接口4路接DB9接头

2.7RTC：独立RTC 1220电池供电

2.87寸LCD：7寸24位液晶屏带电阻式触摸屏16：9 显示，分辨率：800 × 480接在DSS上（AT070TN83）

2.91.8寸LCD：1.8寸TFT LCD，分辨率128*160，挂接于GPMC总线上（HX8310）

2.10触摸屏接口：SPI扩展出触摸屏接口，触摸屏与7寸屏配套（TSC2046）

2.11TV-OUT：S-VIDEO接口一个，混合视频信号

2.12BUFFER：具有总线缓冲器，便于隔离更换

ARM嵌入式系统实训台,ABF工艺活性生物滤池实训装置

一、实验原理和目的：
ABF的工艺流程，在通常的活性污泥过程之前设置一个塔式滤池，它同曝气池可以是串联的，又可以是并联的，但主要是串联。塔式滤池滤料表面上附着很多活性污泥，因此滤料的材质采用聚丙烯圆球，Ø40～Ø50，圆球之间有孔隙率，自然通风好，而且老化时的生物膜脱落后在滤床中不易堵塞。工程中一般塔高4～6m。塔的设计负荷率为3.2kg/m3・d，去除率约65％，冬季处理效果较差，和水温有关。塔的出流含氧量高达6～8mg/L（20℃），混合液需氧速率也高，随废水浓度不同，可达30～300mg/L・h左右。
这里的滤池用鼓风曝气（也可采用表曝），塔是一个强烈的充氧器。因而ABF可认为是一个复合式活性污泥法。
污水流过滤池的时间不到1min，但由于滤料污泥层附着水的存在，实际上污水的逗留时间要长的多。
通过“ABF工艺”实验，希望达到以下目的：
1、掌握活性生物滤池“ABF工艺”的基本操作过程；
2、加深理解该实验的原理；
3、了解该实验的工艺流程、技术参数，提高学生的理论和实践知识。
二、主要技术指标及参数：
1、环境温度： 5℃～40℃
2、处理水量： 10～20L/h
3、初沉池： HRT 1～1.5h
4、混合池： HRT 3～4h
5、曝气池： HRT 6～8h
6、二沉池： HRT 2h
7、进水水质： CODcr 400～800mg/L 出水水质： CODcr 40～80mg/L
8、进水水质： BOD5 200～400mg/L 出水水质： BOD5 15～30mg/L
9、进水悬浮物：SS 150～200mg/L 出水悬浮物： SS 18～30mg/L
