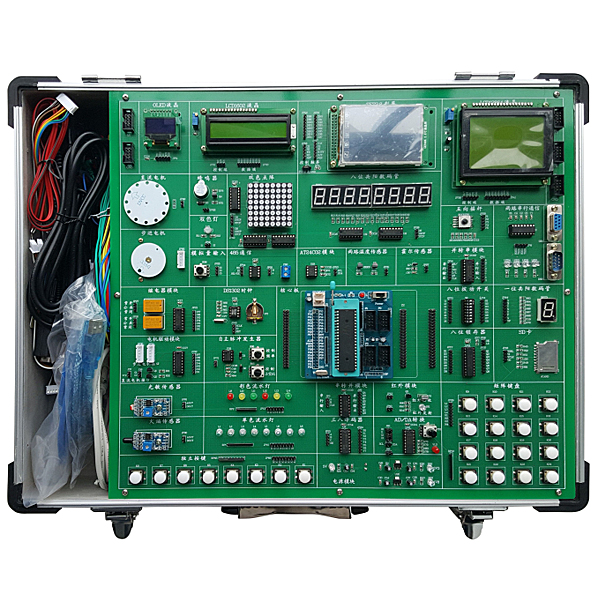

嵌入式开发系统实验装置

基于STM32系列嵌入式芯片，从嵌入式实验教学的特点出发，基础功能实验电路采用一体化设计方式，创新拓展型实验电路采用独立模块方式，需要时接入主板，既兼顾演示验证性实验、又考虑到综合设计和创新研究性实验的需要。主板上自带CPU编程下载接口，是一款灵活性极强的集编程下载调试与一体的新型嵌入式实验教学平台，适合各层次学生进行嵌入式原理和应用方面的实验和创新。

二、特点

1、完整的实验指导

专门针对此实验箱编制详细的实验指导书，相信您有了专业的实验箱和详细的指导书，会迅速掌握好ARM嵌入式技术，一定能快速入门，达到事半功倍的效果。

2、功能模块完全独立

根据我们多年来的开发经验，和取听广大用户的建议，此款开发板采用**理念——各功能模块完全独立，互不干扰，减小初学者编程误区。板载丰富的实验硬件资源和接口，并对外全部开放I/O口，既可简单的使用短路帽进行默认的资源连接（方便初学者直接使用），也可以取下短路帽后采用杜邦线连接单片机的任意I/O口线，轻松搭建自己的电路。配合本公司精心编写的大量C语言实验例程，可使用户快速掌握单片机原理及其实用接口技术。同时可加强初学者对主板硬件电路的认识，尽快熟悉硬件电路。

三、支持多种CPU开发实验

标配STM32F103C8T6核心板，根据客户需求可以选配其它单片机核心板，从而实现对各种CPU芯片的支持扩展。

四、详细硬件配置

4.1   实验箱底板

4.1.1单色流水灯模块：8 个高亮绿色LED 灯

4.1.2 双色流水灯模块：6 个高亮LED灯，红黄绿三种颜色

4.1.3 双色LED灯模块：红绿双色LED 灯

4.1.4 8 位数码管模块：2 个四位一体共阳极数码管，2个74HC595 驱动芯片

4.1.5 1 位数码管模块：1 个 8 段数码管，共阳极，0.56 英寸

4.1.6 红绿双色点阵模块：3 个74HC595 驱动芯片，一个红绿双色点阵显示屏

嵌入式开发系统实验装置,隔油池原理实训装置

一、实验目的和原理：
平流式隔油池，是采用高速搅拌加药破乳后的上浮分离法，池面设有刮油装置。
含油污水中可浮油，是污水中含油量的主要部分，一般占污水总含油量的80％以上。污水中溶解油很少，一般不多于5～15mg/L，余者为乳化油。--可浮油和乳化油的分离，是含油污水处理的关键。
可浮油的含义是指污水在一定时间（一般为2.0小时）的静置或缓慢流动的条件下，能够借助于油粒与水的比重差而上浮到水面的油分。实践证明，在上述实践内，可能浮到水面的油珠粒径，一般不小于60～100υ（微米）。浮出的效果还取决于油的比重，水的温度和粘滞性等因素。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：90L/h
3、进水含油量：150～500 mg/L
4、出水含油量：20～50 mg/L
5、进水悬浮物SS：150～300mg/L
6、出水悬浮物SS：20～30mg/L
7、PH：6.5～8.5
8、装置外形尺寸：1100mm×450mm×1700mm
9、电源工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，300×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）
4、平流式隔油池1套，透明有机玻璃材质、壁厚10mm，700×350×500mm，
5、破乳混凝箱 1只、透明有机玻璃材质、壁厚8mm，Ø300×350mm、含电机搅拌装置1套
6、电机刮油系统装置1套（功率25W、转速60rpm）。
7、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
8、加药计量蠕动泵1台、流量范围：0.008-460mL/min、配有机玻璃加药箱1只、
9、流量测量与调节：进水转子流量计1只：量程10~100L/h；
10、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成
