单片机开发应用技术综合实验装置

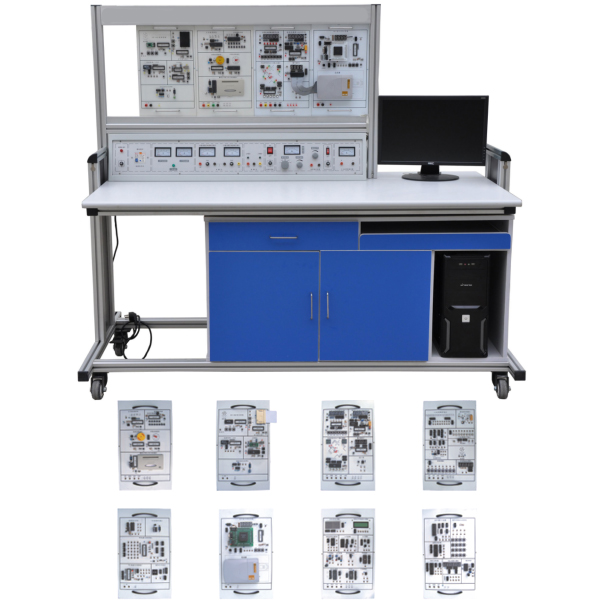

本装置由控制屏、实验挂箱、实验桌组成，通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器等实验，配备有仿真器。

设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。

装置采用组件式结构，更换实验模块便捷。如需扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。

二、主要技术参数

1、输入电源：AC220V±10%  50Hz

2、工作环境：温度-10℃～+40℃  相对湿度＜85%（25℃）

3、装置容量：200VA

4、重量：100Kg

5、外形尺寸（cm）：160×75×150

6、挂箱尺寸（mm）：410×240×60

三、装置构成

（一）实验屏：实验时放置实验挂箱，并提供实验电源，铁质双面亚光密纹喷塑结构。
 1、电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
 2、电源输出：有保险丝和漏电保护开关二级保护功能。输出单相交流220V工作电压有高精度电压表电流表指示。

A组:直流电压+5V/3A，-+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。

B组: 直流电压+12V/-12V输出，电流2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。

3、功率输出函数发生器：

A、采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

B、正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

C、频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。

D、输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

E、方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

单片机开发应用技术综合实验装置,ABF工艺活性生物滤池实验装置

一、实验原理和目的：
ABF的工艺流程，在通常的活性污泥过程之前设置一个塔式滤池，它同曝气池可以是串联的，又可以是并联的，但主要是串联。塔式滤池滤料表面上附着很多活性污泥，因此滤料的材质采用聚丙烯圆球，Ø40～Ø50，圆球之间有孔隙率，自然通风好，而且老化时的生物膜脱落后在滤床中不易堵塞。工程中一般塔高4～6m。塔的设计负荷率为3.2kg/m3・d，去除率约65％，冬季处理效果较差，和水温有关。塔的出流含氧量高达6～8mg/L（20℃），混合液需氧速率也高，随废水浓度不同，可达30～300mg/L・h左右。
这里的滤池用鼓风曝气（也可采用表曝），塔是一个强烈的充氧器。因而ABF可认为是一个复合式活性污泥法。
污水流过滤池的时间不到1min，但由于滤料污泥层附着水的存在，实际上污水的逗留时间要长的多。
通过“ABF工艺”实验，希望达到以下目的：
1、掌握活性生物滤池“ABF工艺”的基本操作过程；
2、加深理解该实验的原理；
3、了解该实验的工艺流程、技术参数，提高学生的理论和实践知识。
二、主要技术指标及参数：
1、环境温度： 5℃～40℃
2、处理水量： 10～20L/h
3、初沉池： HRT 1～1.5h
4、混合池： HRT 3～4h
5、曝气池： HRT 6～8h
6、二沉池： HRT 2h
7、进水水质： CODcr 400～800mg/L 出水水质： CODcr 40～80mg/L
8、进水水质： BOD5 200～400mg/L 出水水质： BOD5 15～30mg/L
9、进水悬浮物：SS 150～200mg/L 出水悬浮物： SS 18～30mg/L
10、pH值： 6.5～8.5
11、装置外形尺寸：2400mm×500mm×1700mm.、
12、工作电源：AC220V±10%、50Hz，单相三线制，功率800W，安全保护：具有接地保护、漏电保护、过流保护
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，250×400×450mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）
4、初沉池：透明有机玻璃材质、壁厚8mm，Ø250×300mm；
5、混合池：透明有机玻璃材质、壁厚8mm，Ø300×350mm；
