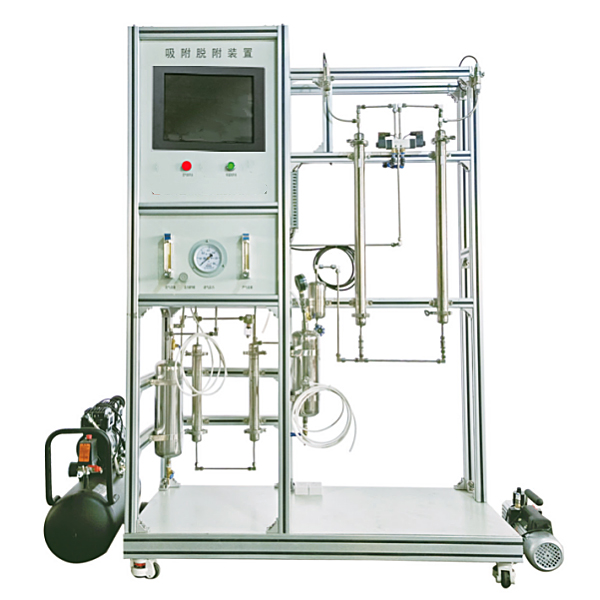

注：图片为数据采集型
装置功能:
1、理解吸附理论、掌握所学理论知识，并与实践相结合。
2、掌握吸附中变压吸附的应用，了解变压吸附设备，并学会设备的操作。
3、掌握变压吸附中压力的变化、阀门切换时间变化与吸附量的关系。
4、了解和掌握分子筛变压吸附提纯氧气，以及其它混合气体分离提纯的原理。
主要配置:
吸附塔、吸附剂、干燥器、油水分离器、空压机、真空泵、缓冲罐、压力表、流量计、测氧仪、不锈钢管路、阀门、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施 电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
气：空气来自空压机（自带气源）。
实验物料：空气。常压操作，温度：<50℃。
技术参数:
1、吸附塔：管径Φ38mm，管长750mm，304不锈钢材质，两端快装卡套连接方便填装吸附剂。吸附塔入口段装有气体吸湿和干燥器。
2、无油静音空压机：功率550W，排气量36L/min，额定排气压力0.8MPa。
3、真空泵：旋片式真空泵 抽速: ≥2L/s, 转速: 2800r/min，功率: 370w。
4、气体转子流量计：16-160ml/h和25-250ml/h，根据产气量选配。
5、吸附剂：PSA-5A型富氧分子筛，颗粒规格：0.4-0.8mm。
6、氧分析仪：防爆式氧气浓度传感器，量程0~100%，***小检测量：0.01％，输出信号4-20mA，DC24V供电。
7、工作压力：-0.1-0.6MPa，温度计：0-100℃。
8、塔体、管路、管件及阀门均为304不锈钢。
9、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
10、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。
11、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。
