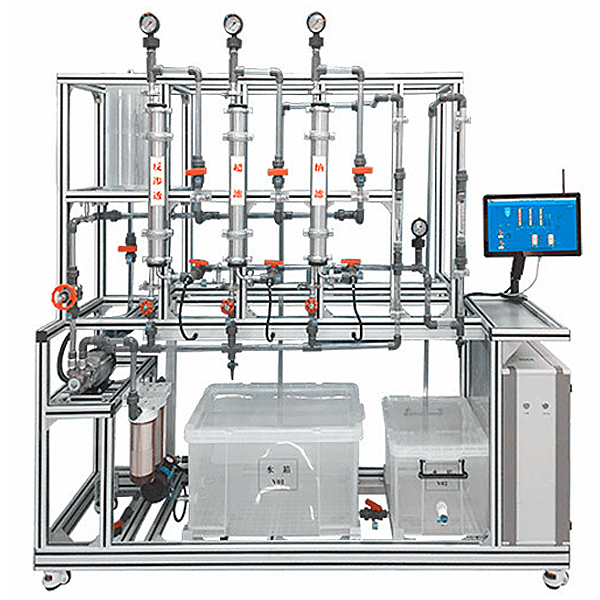

注：图片为数据采集型
装置特点：
1、加压动力组件采用不锈钢多级高压离心泵，具有高压力、高效率、耐腐蚀、自吸能力强等优点，压力、流量可自由调节。
2、整体结构紧凑，操作简单，运行体积小。
3、系统采用透明塑料管路及配件，承压高、耐腐蚀、且密封性好。
装置功能：
1、体现膜分离组件的基本结构及流程。
2、可进行超滤、微滤透、反渗纳滤透、纳滤4种膜分离工艺的系统实验；掌握4种膜的适应范围和操作方法。
3、可根据进水、浓水和净水的流量及含盐量，计算回收率、脱盐率；研究影响反渗透膜分离性能的主要因素及其影响规律。
主要配置：
出水槽、原水槽、高压泵、离心泵、预过滤器、反渗透膜组件、纳滤膜组件、超滤组件、微滤膜组件、压力表、液体流量计、压力控制器、电导率仪、管路、阀门、高品质铝合金型材框架。
公用设施：
水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
电：电压AC380V，功率2.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：自来水或聚乙二醇，外配设备：分光光度计
技术参数：
1、预过滤器：20英寸5μm粗滤器，数量2个。
2、反渗透膜组件采用采用4040型膜，膜直径：φ100mm；长度：1014mm；脱盐率：95%；**压力：3.16MPa。采用不锈钢压力容器。
3、超滤膜组件：聚丙烯中孔纤维，孔径：0.01―0.3μm,孔隙率：50%-55%，截留分子量：5万,使用温度：44℃-73℃；**工作压力：4Kg/cm2，出水量为60-600L/h。
多功能膜分离原理实训台,除尘除雾实训装置
一、原理、用途及特点：
电除尘器的除尘原理是使含尘气体的粉尘微粒，在高压静电场中荷电，荷电尘粒在电场的作用下，趋向集尘极，带负电荷的尘粒与集尘极接触后粘附于集尘极表面上，为数很少带电荷尘粒沉积在截面很小的放电极上。然后借助于振打装置使集尘极抖动，将尘粒振脱而落到除尘器的集灰斗内，达到收尘目的。板式电除尘器模型具有较高的除尘效率，适于教学使用，易于操作，方便演示。其特点：该除尘器气流均布；壳体结构、振打消灰简单；处理烟尘颗粒范围广；对烟尘的含尘浓度适应性好；压力损失小；能耗低；耐高温及腐蚀；捕集效率高；容易自动化控制；运行费用低；维护管理方便。
二、主要技术参数及指标：
1、环境温度：5℃～40℃
2电场电压：0～30KV、
3、处理气量：50-250m3/h
4、除雾效率约：90％、
5、电晕极有效驱进速度：10cm/s、
6、电场断面风速：0。8-1m/s、
7、通道数：6个、
8、压力降：<200Pa，
9、雾化气体含水量：<50g/ m3、
10、电除雾器外形尺寸：长600mm×宽500mm×高1200mm、
11、装置外形尺寸：长2200mm宽500mm高1700mm、
12、工作电源：AC220V±10%、50Hz，单相三线制，功率2000W；安全保护：具有接地保护、漏电保护、过流保护；
13、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；
三、主要配置：
1、电除雾器1套：透明有机玻璃材质、厚度10mm，含包括附件：集尘极6只、放电极6只、排水槽1套、
2、高压电雾发生器1套：含变压器1台、能显示电压和电流，纹波小、储能低和高稳定度、高可靠性，负载端短路时电源具有自动断电复位输出电压清零功能，能更好的保护人生安全和增加设备使用寿命；
3、超声波雾化器1台、
4、气尘静态混合器1套：采用箱式静态混合器；
5、人工监测进出口2组、测压点2组、透明测压软管1批；
6、有机玻璃粉尘自动加料装置1套、有机玻璃卸除灰尘装置1套；
7、离心通风机1台：(电压：220V、功率1.1Kw、转速2900r/min)、、
8、变频器1套：控制风机转矩调节风量大小；
9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、
10、 Ø 110连接管路及控制球阀
