一、系统概述

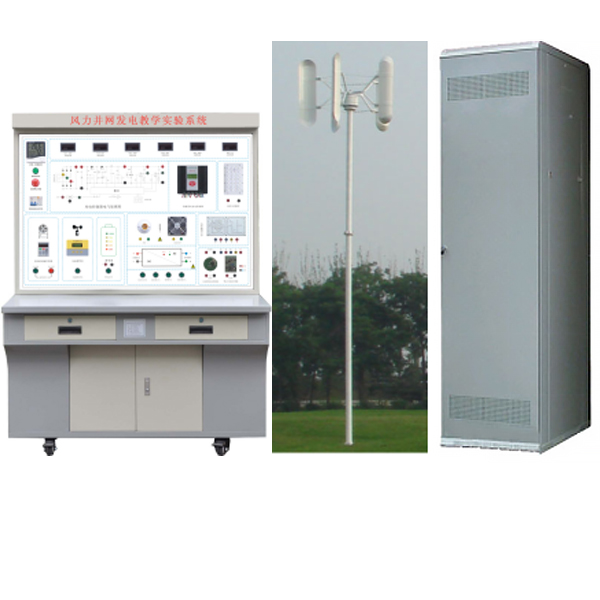

2KW风力发电教学实验系统是一套符合风力发电专业和实际风电专业教学要求的风力发电系统，以满足学生教学实训要求，教学实训项目的要求并具一定的特色。系统由室外风力发电机、叶片、塔架，室外防雷箱，并网控制器，并网逆变器，控制柜等组成，系统能进行并网发电全过程实验，是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。
二、运行技术参数
2、1、风力发电技术条件（单相输出）
◆风轮直径2.4m
◆叶片材质增强玻璃钢
◆叶片数量5
◆额定转速50r/min
◆额定风速14m/s
◆启动风速2.5m/s
◆工作风速3-25(m/s)
◆安全风速40m/s
◆发电机类型永磁三相交流发电机
◆额定功率2KW
◆最大功率2.5KW
◆额定电压220VAC
◆塔杆高度12m
◆塔杆类型液压塔架
2、2、风机并网控制器技术条件
◆额定功率3KW
◆适用风机2KW
◆输入电压范围(DC)0~600V
◆风机额定输出功率2KW
◆卸载电压按风机输出电压设置

风力发电机并网实训台,柜式电气实训装置

一、产品概述

该装置具有电气控制系统的电路设计、安装和布线，传感器接线与调整、plc编程、模拟量模块应用、人机界面组态、电机驱动（含变频器及对应电机、伺服驱动器及伺服电机、步进电机及驱动器、继电控制与保护、温度控制器、增量型编码器）参数设定、以及典型机床控制电路故障排除等功能。装置中多参量实时手工给定（如速度实时变化给定、温度变化实时给定、距离变化实时给定等），实现了系统控制的实时控制，真实的模拟和反映了工业控制的过程，实训内容广泛、变化多样，是一款典型的职业能力培养设备，通过在该设备上实训，可使学生职业能力得到大幅度提升。

二、产品特点

1. 本装置是由控制柜、受控对象等组成一个完整系统，具有占地面积小、操作方便、可移动、内部安装有照明设施、操作面板,各控制点和通讯接口均引出到专用的接线板上，使实训更加便捷。

2. 控制元件（如PLC、变频器、接触器等）采用导轨式安装，实训时可根据需要进行合理的调整安装，布线采用工业线槽板前布线方式，设备的进出线采用塑料软管及接头与受控对象进行连接，受控对象采用外置方式便于观察。

3. 本装置采用模块式结构，扩展性强，选择不同的配置、调整系统参数，从而实现控制系统需求。

三、技术性能

1. 输入电压：三相五线～380V±10% 50Hz

2. 工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜2000m

3. 装置容量：＜1kVA

4. 外形尺寸：850mm×800mm ×1800mm

5. 安全保护：具有漏电保护，安全符合国家标准

6.虚拟多用表参数：

交流电压量程档位分：10、50、250、1000
