一、系统概述

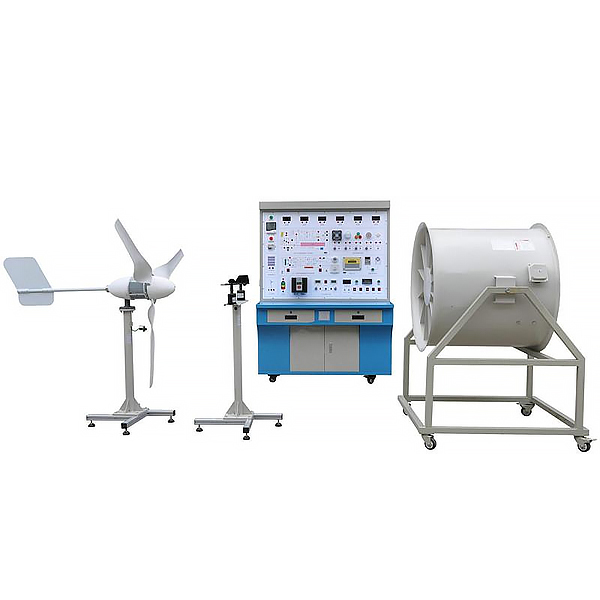

风力发电教学实验系统是由发电单元、充电单元、电力蓄能单元、逆变模块、控制单元、载单元、显示单元共七大单元系统组成，系统能进行风力发电相关全过程实验，是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。
教学特点
系统实验平台集成了室内温/湿度仪，风速测量系统，让使用者操作起来更直观。
系统采用数字化DSP技术，对蓄电池充放电进行全智能化的管理。
系统面板上采用直观的数字仪表和液晶显示，让用户即时了解系统工作状态。
系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。
风力发电教学实验系统，可以让实训学生自行拆装移动，使用简便、节能环保、无污染。
增加分布式发电原理与实验模块，让学生增加对新知识的理解
二、系统运行技术条件
1.风力系统
风轮直径：1.65(m)
启动风速：1.5(m/s)
额定风速：12(m/s)
安全风速：35(m/s)
工作形式：上风式永磁同步发电机
风叶旋转方向：顺时针
风叶数量：3（片）
风叶材料：玻璃增强聚丙烯材料
电机材料：铝合金&不锈钢
模拟风洞：风量：34073m3/h，1275Pa-2138Pa，2.2kW；

风力发电系统原理实验装置,模拟生产线演示实训装置

实训装置由型材导轨式实训台、典型机电一体化设备机械部件、plc模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块（包含上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元及返回单元）、触摸屏、接线端子排和各种传感器等组成。采用开放式和拆装式结构，可根据现有的机械部件组装生产设备，使整个装置能够灵活的按实训教学或竞赛要求组装具有生产功能的光机电一体化设备。模块采用工业标准结构及抽屉式模块放置架，互换性强。

实训系统集运动控制、气动控制、变频调速、步进电机驱动、伺服电机驱动、传感器检测、可编程控制、时序逻辑控制于一体。通过基于该实训系统的使用、训练和培训，能充分锻炼操作者团队协作能力、计划组织能力、自动线安装与调试能力、工程实施能力等。同时适合学生进行课程设计、毕业设计。

一、技术性能

1.输入电源：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）海拔＜4000m

3.装置容量：＜1.0kVA

4.外形尺寸：1200mm×800mm×1500mm

二、设备配备

主要由型材实训台、上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元、物料返回单元、PLC模块、变频器模块、按钮模块、电源模块、各种传感器、触摸屏、物料、I/O接口板和气管等组成组成，完成上料、检测、分拣、搬运、传输、分类、储存、再回到初始位置，是典型的光机电一体化闭环实训平台。

实训项目

任务一：气动系统的安装与调试

（1）气动方向控制回路的安装

（2）气动速度控制回路的安装
