产品的主要特点

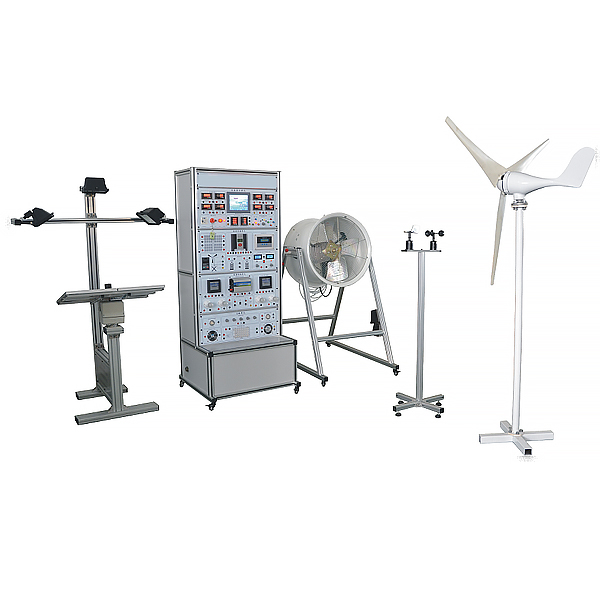

风光互补发电系统主要由风力发电机组、太阳能光伏电池组件、控制器、蓄电池、逆变器、交流直流负载等部分组成。该系统是集风能、太阳能及蓄电池等多种能源发电技术及系统智能控制技术为一体的复合可再生能源发电系统。
主要配置有：太阳能电池板，二维旋转支架，可调模拟光源，风力发电机组，实训操作台（含DC/DC模块,充电管理模块，离网逆变模块，蓄电池模块，负载模块，二维旋转控制模块，电压电流检测模块，直流稳压源，模拟光源控制模块，Deltaplc，组态王人机监控）组成。
一、风向仪、风轮机及支撑系统
400W，启动风速3.14m/s；额定风速13 m/ s；偏航风速5m/ s；最大设计风速15 m/s；传动方式：风轮直接驱动发
电机；温度范围：- 40～60 ℃。
二、太阳能板、模拟光源及控制系统
太阳能电池板采用阵列组装形式，主要采用4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方
式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。
最大输出功率：4*10W
模拟太阳：300W，调节距离：0~80cm
三、风源模拟及控制
风源模拟；风力发电原动机：工业轴流风机：功率1500W，轴流风扇，采用可调速控制器，风速调节范围：0~13m/s；风速控制精度：
0.1m/s；风向控制精度：0.1 度。
四、风光互补控制器
电力电子模块：稳压模块、控制模块、逆变模块；控制面板：风速、风向控制面板、数据显示面板，控制系统。
供电：三相（每相对零线220V）四线
最大功率：4*1000w（每个灯1kw）
交流接触器最大电流：20A
24V直流稳压源最大输出功率：350w
交流负载：25w*1 40w*1
蓄电池：12V、17A·h *2
风光互补发电实验装置,柜式现代双面电气综合实训台
一、 概述
本装置可完成“电工技术”、“工厂电气控制”、“机床线路控制”、“可编程控
制技术”等多门课程的实训。装置资源开放，可充分培养学生的实际动手能力，适合当今教育教学中的实训训练。本装置采用用标准配电柜为主体柜、双面结构，包含如下资源：电源控制、三相交流电源，直流电源，励磁电源、电枢电源、测量仪表、可编程控制器（三菱系列）、模拟量模块、编码器、彩色触摸屏、变频器（三菱系列）、控制软件、交流接触器、按钮、指示灯、时间继电器、行程开关、中间继电器、三相异步电机、直流电机，机床智能考核等。适用于大学、专科院校及各类职业教育培训机构的实训教学、考核鉴定。
二、 特点
1.本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，其中装有可方便拆卸的电源控制、交直流电源、测量仪表、低压电气器件，另一面装有plc模拟量模块、变频器、直流调速模块、机床智能考核，该配电柜占地面积小，外形美观；
2.电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过端子学生可自行接线、布线，构建控制系统，实训特点明显，同时具有一定的扩展性；
3.技能实训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路，也可满足机床的电气故障分析及排故的训练要求；
4.可以实现铣床、镗床等不同实训挂板的无线智能考核功能。
5.提供过压、过流、漏电保护电路，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；
6.维修电工电子电机与职业资格培训考评仿真软件
本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。
