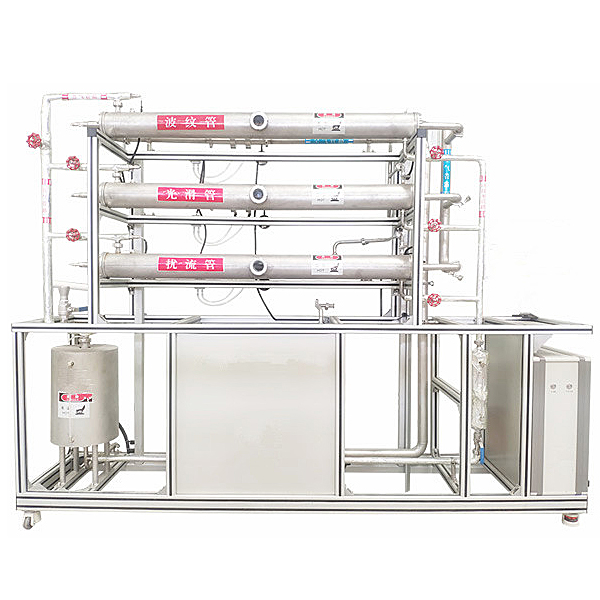

装置特点
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本给热系数测定实验装置以空气和水蒸汽为介质，采用水蒸汽-空气换热体系，数据测量准确，实验效果理想，自动化程度高。
4、整套实验装置可根据用户要求，选择采用光滑管与强化换热管，进行两种换热形式的效果对照。
5、采用工业化自动蒸汽发生器提供蒸汽源，冷凝液可回收，蒸汽发生器几乎无须补水。操作简洁、方便，更为安全。
6、蒸汽发生器设计有安全水封，消除安全阀失灵带来的安全隐患。
7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
装置功能
1、验证圆形直管内强化对流给热的经验关联式(Dittus-Boelter关联式)；
2、测定管外蒸气冷凝给热系数与总传热系数，与管内给热系数比较；
3、测定波纹管强化传热系数，与光滑管比较；
4、观察扰流管传热状况与光滑管比较
5、观察分析管外蒸气冷凝状况，区别滴状冷凝和膜状冷凝；
6、冷凝液可循环回收，蒸汽发生器几乎无须补蒸馏水；
7、蒸汽发生器设计有安全水封，消除安全阀经常失灵带来的安全隐患；
8、全触摸集成化控制，高稳定数据传输，硬件加密。
设计参数
液体流量： 0.16-1.6 m3/h，温度：常温-60℃、常压操作。
雷诺准数Re：104―5*104，努塞尔准数Nu：40-120，普兰德准数Pr：0.7。
传热给热系数测定实验装置,纺织印染污水处理实训装置
一、实验目的：
纺织印染工业在提高和丰富人民物质文化生活方面有重要的作用。纺织印染工业废水中的污染物主要是棉毛等纺织纤维上的污物、盐类、油类和脂类，以及加工过程中投加的各种浆料、染料、表面活性剂、助剂、酸、碱等，纺织印染工业废水量大，是严重的污染源之一。
为了了解纺织印染废水中常用的单元操作技术，掌握由这些单元操作组成的处理流程，观察 废水、污泥和空气在处理过程中的举动，特制作的小型动态教学实验装置，提高人们的认识。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：10～20L/h、
3、回流比：50%~100%、
4、BOD5去除率>91%
5、COD去除率>95%
6、色度去除率>95%、
7、装置外形尺寸：3200mm×500mm×1500mm、
8、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，600×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，400×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）
4、混凝箱1套、透明有机玻璃材质、壁厚8mm，Ø 250×400mm；带搅拌装置1套
5、气浮池1套、透明有机玻璃材质、壁厚8mm，Ø 350×500mm；
6、接触氧化池1套、透明有机玻璃材质、厚度10mm，400×350×650mm；
7、二沉池1只等组成。透明有机玻璃材质、壁厚5mm，Ø 250×400mm；带污泥回流泵；
8、浓缩污泥箱1只、白色PP板材质、厚度8mm，Ø 350×500mm；
