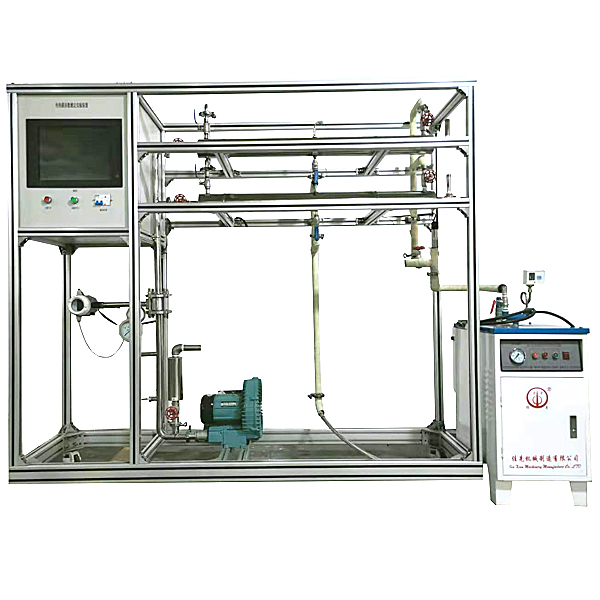

传热综合测试实验台

1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3、本给热系数测定实验装置以空气和水蒸汽为介质，采用水蒸汽-空气换热体系，数据测量准确，实验效果理想，自动化程度高。

4、整套实验装置可根据用户要求，选择采用光滑管与强化换热管，进行两种换热形式的效果对照。

5、采用工业化自动蒸汽发生器提供蒸汽源，冷凝液可回收，蒸汽发生器几乎无须补水。操作简洁、方便，更为安全。

6、蒸汽发生器设计有安全水封，消除安全阀失灵带来的安全隐患。

7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。

装置功能

1、能够通过实验验证圆形直管内强制对流传热的经验关联式(Dittus-Boelter关联式）。

2、能够测定管外蒸气冷凝给热系数与总传热系数，与管内给热系数比较。

3、能够测定螺纹管强化传热系数，与光滑管比较。

4、能够观察分析管外蒸气冷凝状况，区别滴状冷凝和膜状冷凝。

5、冷凝液可循环回收，最大程度得减少蒸汽发生器补充蒸馏水的量。

6、全触摸集成化控制，高稳定数据传输，硬件加密。

基本配置

蒸汽发生器1台、套管换热器1台、冷凝液回收器1个、漩涡气泵1台、孔板流量计1个、压力传感器1个。

传热综合测试实验台,污泥沉淀实训装置

一、实验目的：
在污水处理中的二次沉淀池、污泥重力浓缩池和浓集的化学污泥沉淀池里，悬浮固体浓度比较高，存在成层沉淀现象。由于成层过程受悬浮固体的性质、浓度和沉淀池的水利条件等因素影响，因此常需要通过试验方法来求得设计参数和指导生产运行。
通过本实验希望达到下述目的：
1、 加深对成层沉淀的理解；
2、 掌握活性污泥沉淀特性曲线的测定方法；
3、了解固体通量法的分析方法。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、沉淀柱 Φ100mm×1400mm （4根）、
3、沉淀柱内不锈钢搅拌器 4套、
4、装置外形尺寸：800mm×700mm×2000mm 、
5、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，500×400×500mm、底板上安装有放空阀，方便将水排净；
2、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）
3、污泥沉降柱1套，含柱内装调速搅拌装置、铜制取样口16只、透明有机玻璃材质、壁厚6mm，Ø100×1500mm、
4、高位水箱1只、透明有机玻璃材质、厚度10mm，400×400×400mm
5、304不锈钢提升水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率120W；
6、搅拌电机5台、304不锈钢搅拌桨5套；（功率15W、转速120rpm）、（含调速器5只）
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
8、配套UPVC连接管道和阀门（中财品牌）。
