机械动力学飞轮调速实训装置

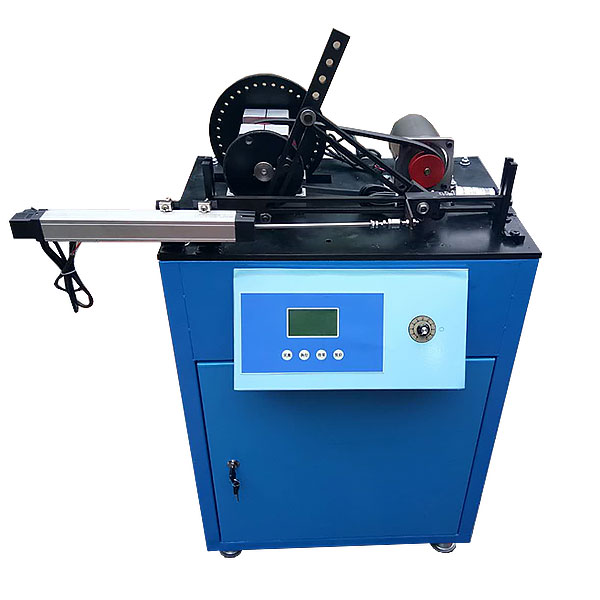

ZRJX-FLD-1飞轮调速创新组合实验台
2）满足机械速度波动调节实验。分别改变飞轮大小和工作阻力的大小，观测机械速度波动变化情况，并与理论计算结果进行比较分析，进而掌握周期性速度波动的调节方法和设计指标，掌握飞轮设计方法及计算飞轮转动惯量。
二、性能特点：
1）配有大小飞轮，可比较不同飞轮质量的调速效果。
2）配有刚度不同的弹簧作为滑块的工作阻力，测试、比较在不同负载状态下机械运转的工作阻力及速度波动。
3）工作机械系统速度可调，以测试、比较不同转速下的速度波动情况及在不同转速下的调速效果。
4）确保组成实验台的各个运动构件有良好的配合间隙，使用寿命长。
三、主要技术参数：
大飞轮1个φ175×28；
小飞轮1个φ145×25；
基圆半径r＝40mm推杆升程h=15；
直流调速电动机1台电压220V；N=125W转速n=1500r/min；
角位移传感器2个；
输出电压/脉冲数：5V/1000P，5V/360P；
软件光盘1张；
外形尺寸:500X600X460mm




机械动力学飞轮调速实训装置,维修电工综合实训台

一、概述

设备由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。

二、设备技术指标

1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；

2.设备的材料：钣金、木柜结构；

3.电源：

1)输入：三相AC 380V ±10% 50HZ 三相五线 ；

2)固定交流输出：三相五线  380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组

4.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA，带电源指示。

三、设备结构功能

设备由实训屏（内置电源）、实训桌（含键盘）、储物柜三大部分组成。钢制表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；电源箱的布局依次为电源保护装置、电源指示装置、电源输出；

实训桌左侧安装有角度可以调节的嵌入式的考核平台1张，所有元器件均采用端子引出，学生接线只需在端子上进行接线，可以有效的保护元器件，转接端子采用接插两用端子排，方便与元器件和实训电源屏的连接，右侧装有网孔板一块，角度可调嵌入式安装；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。
