一、概述

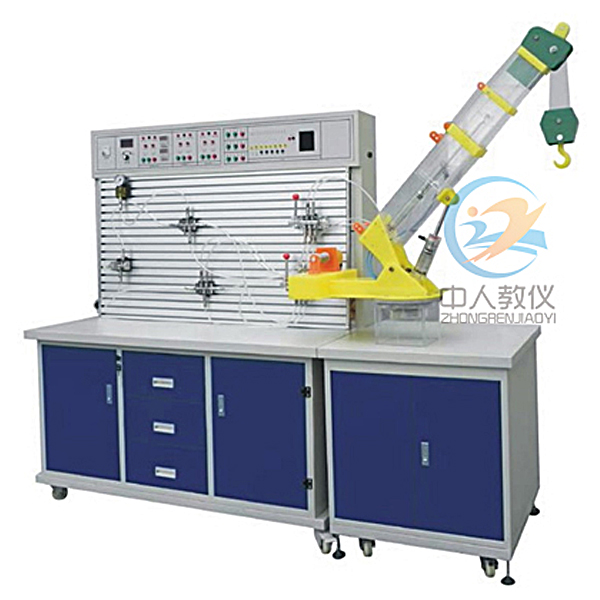

起重机是以轮胎式基础车为载体配以起重设备工作装置和操纵机构组成的自行起重机械，是工程机械中用途很广泛的一个机种。又称吊车，起吊搬运机械的一种。液压起重机是以轮胎式基础车为载体配以起重设备工作装置和操作机构组成的自行起重机械，是工程机械中用途很广泛的一个设备，它适用于大型野外施工工程，如建筑工地、施工筑路、水力工程、国防工程等行业。液压实验台具有体积小、重量轻、操作方便和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力一种新型综合实训设备。
二、设备构成
1、主要由起重机实训台、液压泵站、液压元件和各控制器件、可编程控制器（plc）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构。
3、可模拟真实起重机工作装置的各种动作。液压系统采用进口透明机玻璃液压元件、透明尼龙软管搭接而成，液压元件结构、工作原理，液压回路工作原理一目了然。整个实训台具有形象、直观、方便、可靠等优点。
4、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件按放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
5、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
6、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、技术参数
1、 实验台外形尺寸：1500×700×1800mm(长×宽×高)
2、 演示台外形尺寸:700×700×1330mm(长×宽×高)
3、电源：220V 50Hz (市电)
4、液压实验泵站500×350×300mm(长×宽×高)
5、工作电源：AC：220V 永磁调速电机,调速范围： 0-1500转/分
6、安全限速范围：1-1500转/分 液压泵工作时离液压台1.5m远处噪声≤58dB
吊车液压起重机实训装置,液压元件拆装实训装置
1.交流电源：单相AC 2200 V±10% 50Hz；
2.相对温度：-10～50℃；
3.相对湿度：＜85%（25℃）
4.外形尺寸：约1400mm×700mm×820mm；
5.整机功耗：≤1.0 kVA；
6.安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
功能特点
1.可以对工业液压元件进行拆装实验。
2.为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫。
3.台面上还设有小元器件盒，以防止零件的丢失。
4.设计了一块拆装垫块防止拆装时损坏桌面。
5.设有抽屉、机床台灯、交流电源插座。
6.实训桌采用金属框架制作，表面为双层亚光密纹喷塑工艺处理，配套两张实验椅。
配置清单：
1、实验台1台
2、齿轮泵（BB-B6 1台）
3、直动式溢流阀（P-B10 1只）
4、先导式溢流阀（Y-10B 1只）
5、减压阀（DR10-4-5X10Y 1只）
6、节流阀（DVP6 1只）
7、调速阀（2FRM5-31B/15QB 1只）
8、液控单向阀（SV10PA1-30 1只）
9、三位四通换向阀（4WE6E61B/CG24N9Z5L 1只）
10、单杠双作用液压缸（MOB40-200 1只）
