一、主要技术参数
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器（plc）：三菱FX1S－20MR主机 12输入 8输出（继电器输出方式）
4、液压实验泵电机功率：250W， 调速范围0－1500r/min，液压泵工作时噪声≤58dB，演示实验油路液流要求压力仅需0.3-1.3Mpa (油泵最高压力：Pmax＝2.5Mpa)
5、电磁换向阀：AC220V 吸力3Mpa
6、实训台外型尺寸：1500mm×650mm×1700mm
7、挖掘机实训台挖掘动作时总外型尺寸：1850mm×650mm×1850mm
二、特点：
1、在原有透明液压PLC控制实训装置几十种基本回路上增加了可模拟真实挖掘机工作装置各种动作。

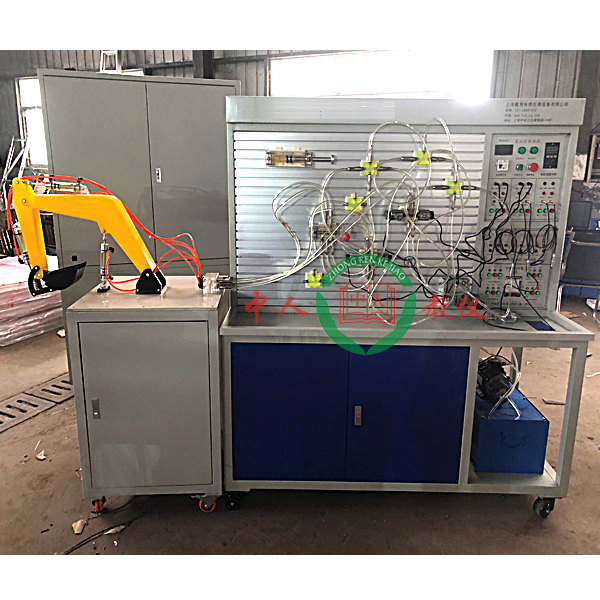

2、透明挖掘机液压试验台可模拟真实挖掘机工作装置的各种动作。液压系统采用进口透明机玻璃液压元件、透明尼龙软管搭接而成，液压元件结构、工作原理，液压回路工作原理一目了然。整个实验台具有形象、直观、方便、可靠等优点。
3、透明液压试验台主要由实验桌、实验支架、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
4、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
5、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、主要功能：
1、 真实演示挖掘机工作装置的挖掘、卸料、提升等动作；
2、 了解挖掘机液压系统组成及工作原理，各元件内部结构及工作过程；
3、 进行挖掘机液压系统拆装和组合、电气控制系统回路实验；
4、 进行挖掘机液压系统压力等参数的测量实验。
挖掘机透明液压控制实训装置,比例伺服阀性能测试实训台
伺服比例液压综合实验台装置具有开发测试分析系统，智能化数据采集液压实验台智能型液压综合实验装置通过对流量、压力、功率、转速、位移、时间、温度、计算机人机画面--计算机智能数据采集、分析、处理、--自动生产报表、曲线等一系列智能化动作后,完成各类常规的液压回路、马达、各类阀泵的动静态测试等实验。通过智能化数据采集液压实验台智能型液压综合实验装置实验，对液压系统的性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌握和提高。
一、实验装置组成
实验装置由实验工作台、液压泵站、常用液压元件、电气控制单元、数据采集系统等几部分组成。
1、实验工作台
实验工作台由实验安装面板（铝合金型材）、实验操作台等构成。安装面板为带“T”沟槽形式的铝合金型材结构，可以方便、随意地安装液压元件，搭接实验回路。
2、辅助平台结构
由冷轧钢板表面静电喷塑而成，台面带有“T”型槽型材，方便实验时，液压回路的搭接，平台内部分为两部分结构，一半装有“T”型槽铝合金面板（实验完毕，方便液压元件的摆放）一半为油管支架,底部带有钢制滤油网板。辅助平台底部有四个万向脚轮，便于摆放。
3、常用液压元件
以国产力士乐系列液压阀元件（北京华德）为主，配置详见配置清单；
每个液压元件均配有油路过渡底板，可方便、随意地将液压元件安放在实验面板（铝合金型材）上。
油路搭接采用开闭式快换接头，拆接方便，不漏油。
4、电气控制单元
使用电源：国家标准供电电源——AC220V（±5%）、50HZ，带短路保护、漏电保护、过载保护等功能；
控制电压：安全控制电压—DC24V；
使用环境要求：能在环境温度-10℃——+50℃下使用；
可编程序控制器(plc)：采用日本三菱FX1N-24MR，I/O口20点，继电器输出形式。
漏电脱扣器，接触器，直流24V电源，电磁阀输出控制口，接近开关，连接线缆，插座，按钮，指示灯等
