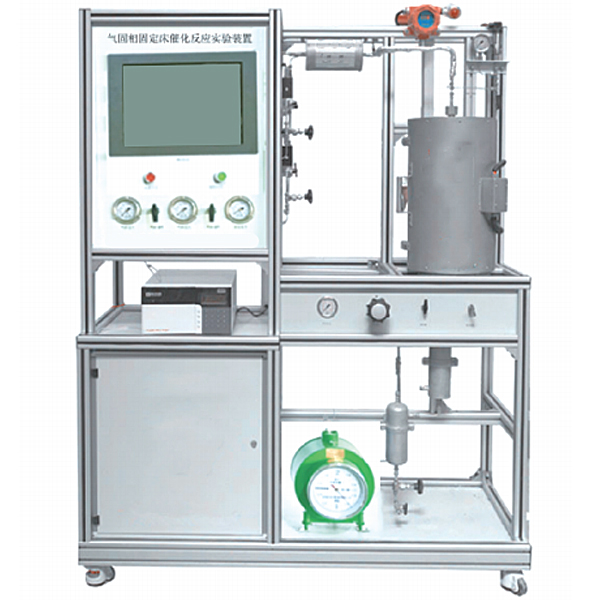

装置功能：
1、用于固定床教学和工艺数据的测定。
2、科学研究催化剂评选及寿命试验。
3、可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。
4、全触摸集成化控制，高稳定数据传输，硬件加密。
主要配置：
固定床反应器、预热器、加热炉、混合器、冷凝器、气液分离器、质量流量计、湿式气体流量计、蠕动泵、压力表、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施：
水：装置需冷却水，自带和自来水管相连的接口。
电：电压AC380V，功率4.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
技术参数：
1、小型管式固定床反应器：φ20×550mm，316L不锈钢材质；热电偶套管，φ3mm，内插Φ1mm热电偶；催化剂装填量：5-30ml；最高使用压力，0.2MPa.
2、反应器加热炉：ф280×550mm，开启式，加热功率(三段加热)各1KW，加热形式：碳化硅炉管+金属内衬。内层为保温层，外层为网孔防护层。最高使用温度，900℃。
3、预热器：304不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力，常压。
