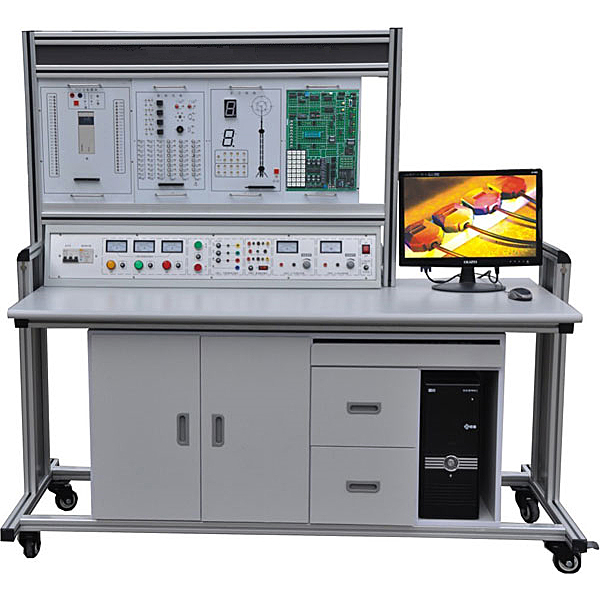

可编程控制器及单片机开发实验台

plc可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断的发展。根据这一发展形势，国各大中专院枝、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修课。PLC编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和换作方法，加快学习PLC的编程方法，都具有极大的帮助，是PLC教学的理想工具。

二、功能特点

1、电源模块：220V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有保险丝保护，控制屏的供电由漏电保护开关和启停开关控制；单相220V电源一组，由启停开关控制输出，并设有保险丝保护。

2、直流电压：24V、+5V输出，0～±10V可调输出；直流电流：4～50mA可调输出；

3、实训桌：实训桌为铝木结构，桌面为防火、防水、耐磨高密度板；柜体设有抽屉，用于放置工具及资料，电脑桌联体设计。

三、技术参数

1、输入电源：市电～220V±10%，工频50Hz；

2、环境温度：-5℃～+40℃，相对湿度＜85%（25℃）；

3、装置容量：＜1.5KVA；

4、外形尺寸：1600mm×730mm×1700mm

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

四、配置清单：

1、实训桌

2、实训台

3、PLC主机模块：三菱FX2N-48MR（输入24点，输出24点）。

4、模块挂箱：

PLC实训模块一：

1）音乐喷池模拟控制  2）答题器模拟控制  3）装配流水线的模拟控制 4）十字路交通灯模拟控制  5）自动轧钢机模拟控制 6）天塔之光/电视塔电波模拟控制

可编程控制器及单片机开发实验台,多釜串联实训台

装置功能：
1、了解停留时间测定的原理，加深对返混概念的理解。
2、掌握测定某一反应器中物料停留时间分布的方法与计算。
3、可完成多釜串联返混性能测定实验的实验数据测定。
4、装置采用脉冲示踪法测定停留时间分布，电导仪能准确实时检测记录各反应器出口示踪剂的浓度，通过软件处理得到各项参数。
5、全触摸集成化控制，高稳定数据传输，硬件加密。
设计参数：
常温，常压操作。
单釜：
水流量：40L/h、平均停留时间（数学期望值）t：200-600。
方差δt2：1.0×105--3.0×105、模型参数N：1.2―2。
三釜：
水流量：40L/h、平均停留时间（数学期望值）t：200-600。
方差 δt2：1.0×105--5.0×105、模型参数N：1.2―4。
主要配置：
有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电机、数显电导率仪、转换模块及软件、阀门、管道、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施：
水：装置自带不锈钢水箱，连接自来水接入。 实验物料：水--- KCl。
电：电压AC220V，功率1.5KW，标准单相三线制。
技术参数：
1、釜式反应器1.0L，直径φ120mm，高度120mm，有机玻璃制成，3个。
2、釜式反应器3.0L 直径φ150mm，高度200mm，有机玻璃制成，1个。
3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，扬程6m。
4、流量计：玻璃转子流量计6-60L/h，水。
5、示踪剂1-6mL/次 。
