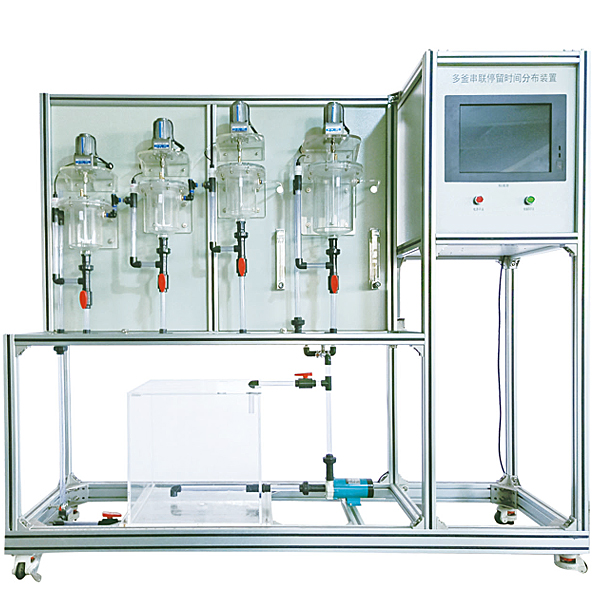

装置功能：
1、了解停留时间测定的原理，加深对返混概念的理解。
2、掌握测定某一反应器中物料停留时间分布的方法与计算。
3、可完成多釜串联返混性能测定实验的实验数据测定。
4、装置采用脉冲示踪法测定停留时间分布，电导仪能准确实时检测记录各反应器出口示踪剂的浓度，通过软件处理得到各项参数。
5、全触摸集成化控制，高稳定数据传输，硬件加密。
设计参数：
常温，常压操作。
单釜：
水流量：40L/h、平均停留时间（数学期望值）t：200-600。
方差δt2：1.0×105--3.0×105、模型参数N：1.2―2。
三釜：
水流量：40L/h、平均停留时间（数学期望值）t：200-600。
方差 δt2：1.0×105--5.0×105、模型参数N：1.2―4。
主要配置：
有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电机、数显电导率仪、转换模块及软件、阀门、管道、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施：
水：装置自带不锈钢水箱，连接自来水接入。 实验物料：水--- KCl。
电：电压AC220V，功率1.5KW，标准单相三线制。
技术参数：
1、釜式反应器1.0L，直径φ120mm，高度120mm，有机玻璃制成，3个。
2、釜式反应器3.0L 直径φ150mm，高度200mm，有机玻璃制成，1个。
3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，扬程6m。
4、流量计：玻璃转子流量计6-60L/h，水。
