一、产品的特点：

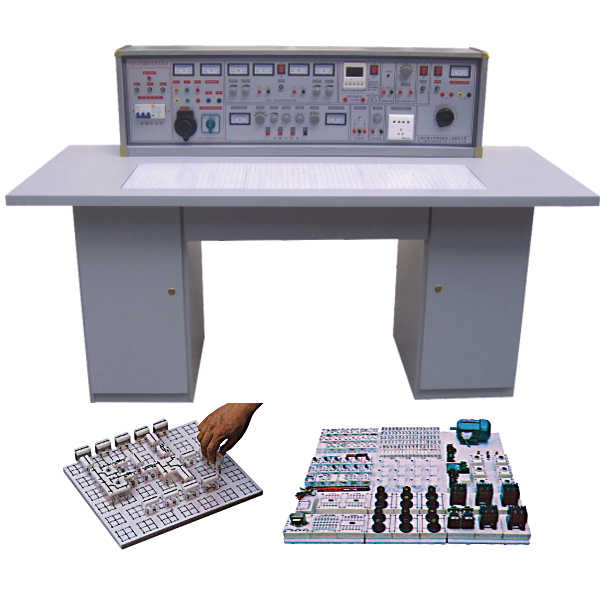

实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有多孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、实验台及操作桌结构：
|
1．实验台外壳尺寸：123×35×20cm 2．三相保险座 3．三相电源输入指标 4．总开关：实验台电源总开关，带漏电、过载保护 5．试验按钮：试验漏电开关漏电功能 6．电源输入指示1只 7．电源输出指示3只(红、绿、黄三色) 8．交流电压表：指示输出线电压 9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况 10．接线座5只：A单元三相四线及地线输出 11．电流表W相电流输出指示 12．O/I开关：三相四线电源输出控制 (提高安全系数) 13．接线座2只：B单元交流低压电源输出 14．电表(2A)：B单元交流电流指示 15．旋钮：B单元3-24V交流低压选择输出 16．开关：C单元双路直流稳压电源开关 17．旋钮：C单元双路Ⅰ路稳流调节 18．旋钮：C单元双路Ⅱ路稳流调节 19．接线座2只：C单元Ⅰ路直流稳压输出 20．保险座：C单元双路稳压电源保险 21．电表4只：双路稳压电源电压、电流指示 22．接线座：D单元直流5V稳压输出 23．电表：D单元电流0.5V输出指示 24．开关1：控制各低压交流电、信号源 25．开关2：控制E单元交直流调压电源 26．电表：E单元交流电压输出指示 |
27．接线座4只：E单元交流、直流输出口 28．旋钮：E单元0～240V电压调节 29．插座：G单元220V输出插座 30．旋钮：音频功率放大器音量调节 31．接线座2只：音频信号输入 32．按钮：单次脉使能开关 33．接线座3只：单次脉冲输出口 34．电表：函数发生器正弦波输出电压指示 35．旋钮：正弦波输出三级衰减幅度粗调 36．旋钮：正弦波输出口 37．接线座：正弦波输出口 38．旋钮：矩形波输出幅度调节 39．接线座：三角波输出口 40．旋钮：函数信号发生器频率细调 41．接线座：矩形波输出口 42．旋钮：函数信号发生器五级频率粗调 43．电表：函数发生器输出频率指示 45．实验桌面尺寸：160×70cm 46．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验 47．储存板：放置元件盒 48．左储存柜：放置储存板（带门锁） 49．抽屉：放置常用工具 50．右储存柜：放置储存板（带门锁）
|
数电模电技术实验台,典型零件测绘实验装置
一、产品特点
1、项目实际化：以典型实际零件为训练对象；
2、功能系统化：看图找零件、零件测绘、零件绘图三位一体的训练模式；一视图、二
视图、三视图和多视图零件由简单到复杂的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得
充分的训练机会；
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
二、产品参数
| 《典型零件》实测绘图训练组合装置 | |||
| 项 目 | 参 数 | 项目 | 参 数 |
| 外形尺寸 | 40×30×7cm | 重量 | 5(kg) |
|
典型零件 （24件/套） |
一视图零件：光轴、铜套、垫片等 二视图零件：长方体、带键槽轴、皮带轮、法栏盘、联轴器、支架等 三视图零件：底座、低速轴、轴承座等 多视图零件：活塞、阀体等 |
||
| 测量工具 | 游标卡尺、外径千分、圆弧样板等 | 类 型 |
便携组合式(检测零件、测量工具及 指导书均放在一个精制的综色箱子里) |
| 教学资料 |
实训指导书及实训报告（含电子稿）； |
||
