数字电路学习实验台

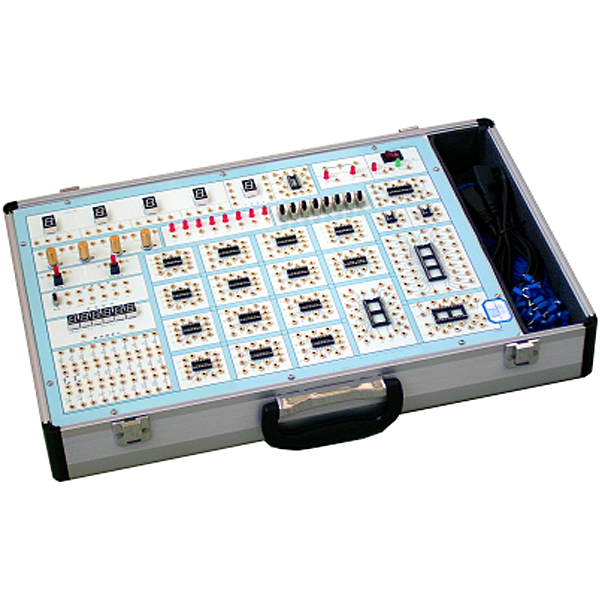

数字电路学习机,主机提供了多种信号源;正面印刷字符连线,反面按装元器件,所有信号源频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用优质产品,使整机的品质得到提高。由于元器件都装于背面,从而能有效的降低和避免人为损坏的可能,本机特点：使用方便,耐用,实验项目灵活,可方便做数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。

一、系统组成

（1）结构：铝合金框架，防火材料，环保胶水，拉手，质量可靠，坚固耐用。

（2）电源 ：交流输入：220V±10% ，50HZ ，电源开关带有LED灯指示

直流输出：±12V/200mA 、 5V/2A

以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，内阻小于0.1欧姆。

（2）手动单脉冲电路2组：可同时输出正负两个脉冲，脉冲幅值为TTL电平。

（3）连续脉冲一组，输出为TTL电平：

固定频率脉冲源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；

（4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）

（5）逻辑电平的输入与显示：

A、12位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。

B、12位由红色LED及驱动电路组成的逻辑电平显示电路。

（6）数码管显示：

A、4位由八段LED数码管组成的BCD码译码显示电路；

B、1位八段LED数码管，引脚全部引出，用于数码管实验。

（7）4路时序发生器及启停控制电路。

（8）8芯、14芯、16芯、20芯、28芯等圆孔插座21只，可满足各种IC芯片

（9）各阻值电位器4只。

 (10)元件区提供常用规格电阻电容30只，并提供两组元件插座，可方便接插电阻，电容，二极管，三极管等元器件, 方便户自由搭建电路。

（11）提供详细实验指导书、WORD电子文档等。

数字电路学习实验台,电脑工程绘图实验台

技术规格及配置详情如下：
1.绘图桌由绘图板、电脑显示屏可调节支架与桌架组成，规格（82cm*98cm），桌面高80cm，使用时桌脚下有一调平螺丝，可根据地面调节。
2.绘图桌有一个标准配置和若干个选择型配置组成，标准配置包括：绘图板，绘图桌架等绘图用具组成。选配包括：右侧辅桌版，左侧文件斗，显示器摇臂组件，键盘抽屉，主机机架，显示器收藏箱等。
3.绘图板特点和用途：
（1）铝合金导轨及自润滑静音滑轮组；滑动灵活，手感舒适。
（2）锁紧组件：位于图板左侧，有一个旋钮控制，顺时针松开，反之锁紧。
（4）绘图板面与调节支架联接，使用时可根据需要调节倾斜角度。
（7）图板下部设一个笔槽，用于临时放置文具。
4.桌架：桌架采用镀锌拉伸铁管，经过焊接、抛光、喷塑制成，牢固美观，经久耐用。高度800mm。
职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
