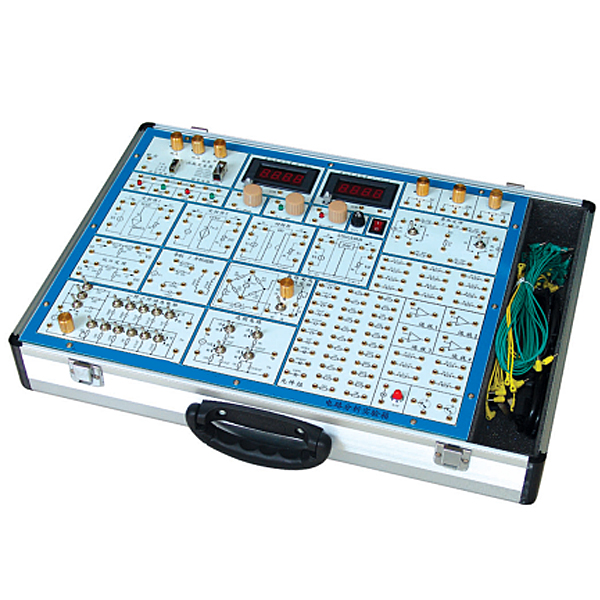

该电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种测试电路，实验模板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足电工原理、电路分析等课程实验教学的需要。有电路原理基本电路。
系统组成
（1）电源输入：AC220V±10% ，50HZ
电源输出：固定输出±l2V/0.5A，±5V/0.5A；可调输出0V～±l2V/0.5A， 均有短路过载保护，自动恢复功能。
电流输出：0～l00mA.
（2）函数信号发生器
波形：正弦波、方波、三角波
频率范围：0HZ～100KHZ，分四档连续可调
幅值：方波、正弦波、三角波 （峰-峰值：0～10V）
（3）1只数字电压表，分0～2V、0～30V二档；
1只数字电流表，分0～2mA、0～200mA二档，精度为0.5级；
可同时满足多 个测试点电压、电流的动态监测。
（4）器件库：有l～2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18只、三极管二只、6.3V指示灯1只、运放4组。
器件库主要是帮助学生自已设计实验电路，提高学生的动手能力、设计能力，为开放性实验提供平台。
（5）系统配有“电路设计与仿真软件”。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。
（6）铝合金保护箱，坚固耐用，样式美观、大方。
电路原理分析实验台,联接与配合测绘实验装置
一、产品特点
1、项目实际化：以常用实际联接与配合组件为训练对象；
2、功能系统化：看图找件、组件拆装、组件测量、组件绘图四位一体的训练模式；由简单组件到复杂组件的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得
充分的训练机会
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
二、产品参数
| 《联接与配合》实测绘图训练组合装置 | |||
| 项 目 | 参 数 | 项目 | 参 数 |
| 外形尺寸 | 40×30×7cm | 重量 | 5(kg) |
|
常用联接与配合组件 （17件/套） |
螺纹联接：外六角螺栓联接、内六角螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉连接 轴承联接与配合：深沟球轴承、圆锥滚子轴承及推力球轴承联接与配合 键联接与配合：平键、矩形花键联接与配合 销联接与配合：圆柱、圆锥销连接与配合 齿轮传动联接与配合：圆柱齿轮传动、齿轮与齿条传动、圆锥齿轮传动、涡轮与蜗杆传动 |
||
|
测量与 组装工具 |
游标卡尺、外径千分、螺纹样板 | 类 型 |
便携组合式(检测零件、测量工具及 指导书均放在一个精制的综色箱子里) |
| 教学资料（赠送） |
1、实训指导书及实训报告（含电子稿） |
||
