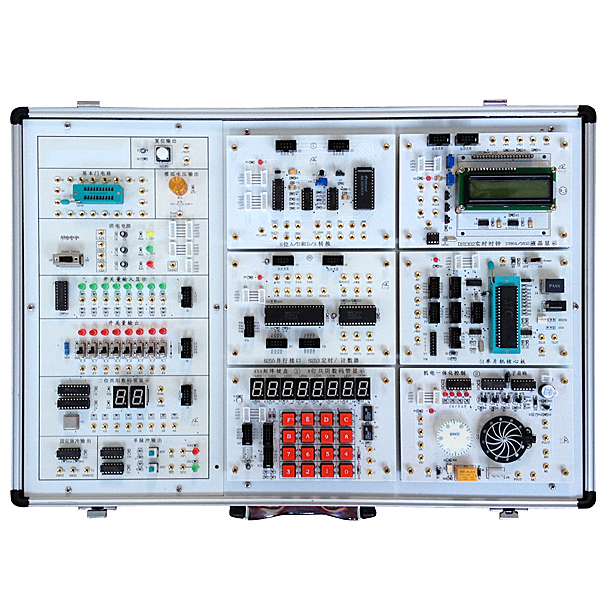

ZRSYX-MDZ模块化电子设计创新实训箱是针对电子设计应用的创新实训而研发的一种完全模块化的创新实训箱。提供给学生的可以是一套完全独立的完整的器件，由学生自己焊接组装、调试，也可以是一套组装好的具有专门功能的单片机或EDA应用小系统，学生可以自己写程序，实现自己的功能，培养学生的动手能力、分析问题和解决问题的能力，为培养高素质的应用型人才打好扎实的基础。
一、总体硬件组成和结构形式
1、由铝木合金箱体、高性能线性电源（也可以USB取电）、基础信号源、单片机实训模块接入区和单片机实训模块等组成。
2、实验箱供电电源交流单相220V/50Hz。
二、详细技术参数
1、基础信号源
1）提供+5V/2A 电源，由三组4芯电源座输出。
2）提供±12V/1A，由2组5芯电源插座输出。
3）提供0～5V连续可调模拟量输出1路，作为 A/D转换的模拟量。
以上每路电源均设置短路、过流保护功能。
4）提供8路开关量输入和输出电路，输入和输出接口分别用8芯排线引出。
5）设置2位共阴或共阳数码管，段码用8芯排线引出，位码用镀金插孔引出。
6）提供二路带消抖±单脉冲信号输出。
7）设置1MHZ和500KHZ国定脉冲输出。
8）设置IC-14集成电路插座一个，用于灵活扩展常用门电路。
9）设置高电平和低电平复位电路个一路。
10）设计有4相5线步进电机、5V直流电机及其驱动电路。
以上电路输出端均带保护电路，在接线错误时，不会损坏设备。
模块化电子设计创新综合实验台,机械制图实训装置
一、概述：
多功能实用绘图桌固定绘图桌支架采用钢架结构，桌面板采用东北优质加厚椴木材料的1号绘图板，并可调节倾角0°-85°，桌面下部有储物隔板，可以放置书包、文具和图纸等物品，牢固耐用，适用于机械制图绘图和绘画专业，在院校内实用和经济的一款多功能和升降绘图绘画桌，有较强的多种行业和课程的兼容性和普及性。
二、主要特点：
1、此款绘图桌是国内最新型的产品，和国内任何一款绘图桌的区别在于，采用单边双支撑结构，大大增强桌子的稳定性和牢固性。
2、工业桌面标配灰白三聚氰胺贴面防火板，PVC高温封边。倾角采用弹簧铰链无级调节倾角，倾角范围0—85°，同时具有锁定装置，确保倾斜角度不滑动。
3、桌面高度采用符合人体工学原理的适宜高度：800mm，脚柱采用30×30×650方钢，着地横管采用 50×30×530mm方钢，图板架框由20×20mm方钢焊接。
4、所有钢管均采用优质钢材， 经过酸洗、磷化、防静电喷塑以及高温固化处理。所有铁件链接部分采用二氧化碳气体保护焊，焊点美观牢固。
5、机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，可布置到云服务器端，也可在本地环境使用，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
