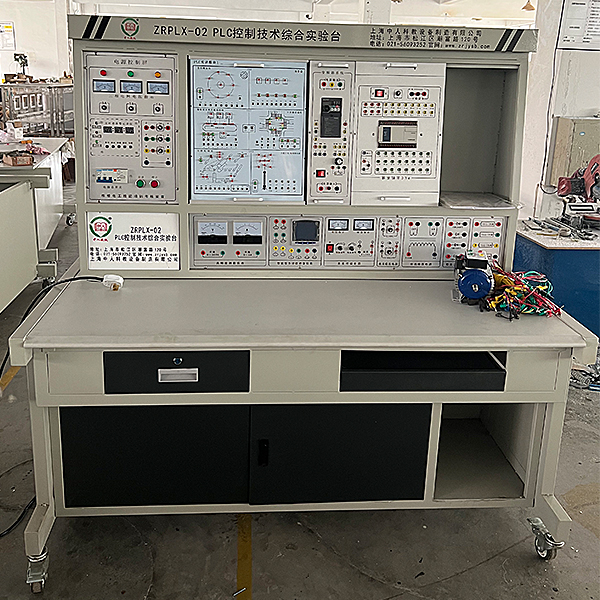

一、主要特点:
1、模块化设计,主机模块中,所有输入输出端口都通过导线连接到实验板上,各实验模块都有独立的输入、输出、公共端。用户可方便扩展自己的模块。
2、直流电机和继电器、传感器使用实物产品,提高了实验的真实性和实用性。
3、配备MCGS工控组态软件,可直观地进行plc的基本指令练习、多个PLC实际应用的模拟实验及实物实验,所有实验均有组态棒图进行动态跟踪,实验对象形象逼真,接近工业现场的实际应用,通过本装置的训练,使学生很快就能适应现场的实际操作。
4、这里学生可以了解掌握变频器的结构、原理,变频器的安装与接口端子的使用、变频器与PC机的通信、变频器与触摸屏的通信、变频器自身参数的设置,及变频器中电机运行参数(加速、减速、变速、力矩控制)的设置与优化。
当程序调试完成,可单独使用触摸屏来控制变频系统,触摸屏提供了图形方式的人机界面,可以改变变频器参数,控制变频器运行。
5、基于现场总线的组态监控实训教学:通过现场总线网络,将实训装置(从站)PLC和主站PLC进行1:N通信。从站的PLC运行控制对象的程序,利用工控网络集中监控的功能,主站PLC可以对任意台从站PLC进行实时监控,符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制,并进行组态实时监控(1:1通信)。
二、技术参数:
1、输入电源:三相四线:~220V ±10% 50Hz ,输出电源24V、2A.
2、工作环境:温度-10℃~+40℃相对湿度<85%(25℃)海拔<4000m
3、安全保护:本实验装置带有漏电保护开关,具有漏电压,漏电流自动切断电源等功能。
4、PLC主机:采用西门子S7-smart200系列SR30输入18点、输出12点。
5、变频器主机:采用西门子V20 / 0.37KW,配有BOP 面板。
6、触摸屏:采用昆仑通态7寸彩色触摸屏
7、180W三相异步电动机

电气控制综合实训装置,螺栓联接静动态综合示教实训台
一、功能及特点:
螺栓组联接实验装置能进行螺栓静动态受力、变形、刚度、轴向载荷、预紧拉力等实验.
专用测试分析软件能对螺栓静动态进行相关的检测,并能对比实测和仿真曲线,曲线可打印。
所有被测试元件采用全桥测试电路,各应变测试结构稳定、重复性好、精度高。
采用单相交流电机(220V电源),方便启动电机进行静动态螺栓实验。
专用测试分析软件具有多媒体教学功能,学生可通过软件中的实验说明自主进行实验,并通过软件进行试验报告的编辑。
二、实验目的
1、了解螺栓联接在拧紧过程中各部分的受力情况。
2、计算螺栓相对刚度,并绘制螺栓联接的受力变形图。
3、验证受轴向工作载荷时,预紧螺栓联接的变形规律,及对螺栓总拉力的影响。
4、通过螺栓的动载实验,改变螺栓联接的相对刚度,观察螺栓变应力幅值的变化,以验证提高螺栓联接强度的各项措施。
三、实验项目
1、基本螺栓联接静动态实验。
2、增加螺栓刚度的静动态实验。
3、增加被连接件刚度的静动态实验。
4、改用弹性垫片的静动态实验。
四、基本配置:
1、螺栓联接综合实验台:1台;
2、静动态测量仪:1台;
3、专用扭力扳手0-200Nm:1把;
4、量程为0-1mm的千分表:2个;
5、使用说明书:1份;
6、实验指导书:1份;
7、机械实训安全教育虚拟仿真软件:采用3D虚拟仿真技术,不需依靠其他第三方平台(如Flash、Unity等),界面生动美观、易学易用,可以提高教师教学和学生学习的兴趣,加深学生对平面、空间、轮系机构知识的理解和运用。软件通过三维拆卸动画、三维装配动画、模拟拆装等方式,生动地展示平面、空间、轮系等模块的拆卸、装配过程,软件内模型可由学生自行全方位旋转、放大、缩小观看装配工程的细节,学生可手动进行拆装或由软件自行拆装。
