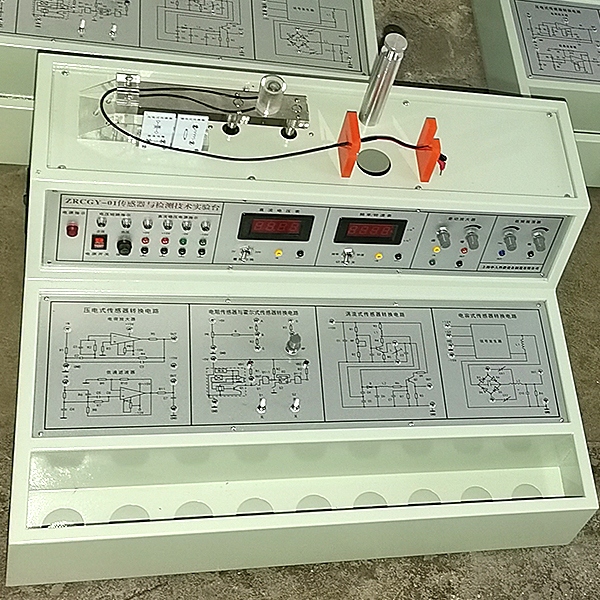

传感器检测实验台

传感器实验台是上海中人教仪厂最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。

技术参数:

1、输入电源:AC220V±5%  50±1Hz
2、额定电流:≤5A
3、直流电源:±5V   ±15V
4、稳压系数:±1%
5、电压纹波:≤10mV
6、非线性误差:≤5%
7、测量精度:≤1%
8、功    耗:100VA
9、输出电流:1A
10、相对温度:-5℃～40℃
11、相对湿度:<85%(25℃)
12、实验台规格外形尺寸:1600×750×1100mm

主控台功能:

1、实验台提供四组直流稳压电源:±5V、±15V;±2V～±10V分五挡输出,2～24V可调,具有短路保护功能。
2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP～10VP连续可调,最大输出电流:0.5A(有效值0.4KHz)。
4、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
5、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
6、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999r/min。
7、温度表:0-150℃度,精度1%。
8、高精度温度控制PID调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
9、机械式压力表:0-40Kpa,精度2%。
10、手动气压源:0-40Kpa。

传感器检测实验台,带传动效率测试分析实验装置

一、实验内容：

1、带、链传动效率的测定，通过计算机测试分析软件测试并自动绘制滑差曲线和效率曲线；

2、通过触摸屏显示面板显示面板读数进行平皮带传动效率的测定，人工绘制滑差曲线和效率曲线。

二、性能特点：

1、利用拉压传感器独特的张紧力测试装置，来测试皮带的张紧力，能实现皮带传动受力分析实验；

2、带传动的张紧力通过旋钮调节，张紧力的大小通过传感器获得，并在触摸屏显示面板上显示；

3、采用传感器和A/D采集并转换成主动带轮和从动带轮的驱动力矩和阻力矩数据，采用角位移传感器和A/D板采集并转换成主、从动带轮的转数。最后输入计算机进行处理作出滑动曲线和效率曲线；

4、带传动实验台与触摸屏显示面板为集成一体（显示面板非独立装置），触摸屏显示面板上有显示转矩、转速、张紧力、加载、主电机输入电压电流，从电机输入电压电流等项目；并且通过触摸屏的上加速和减速按扭可以控制电机转速的变化。

5、可通过计算机测试分析软件进行皮带传动的运动模拟，可观察弹性滑动及打滑现象；

6、计算机测试分析软件功能强大，可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告。

7、带传动实验台配备有上位机及上位机测控软件。、

1）上位机测控软件，能获取带传动实验数据并进行数据处理。

2）上位机配置（用户自备）：CPU为双核，主频≧3.3GHZ，内存≧8G，硬盘空间≧500G。

8、虚拟仿真教学系统
