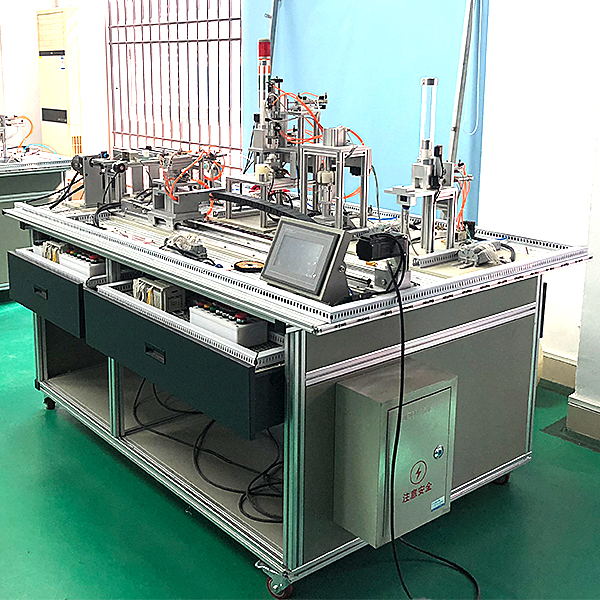

自动生产线实验台

该实训装置是根据各大专院校培训学生光机电一体化控制理论、职业能力考核和技能竞赛的实际需要研发生产的、符合自动化教学与实践的光机电一体化实训装置。该实训装置囊括了机电一体化等专业学习中所涉及的机械、传动、气动、传感器、plc、变频调速、人机界面、网络通讯等丰富的电气控制技术，是专门为职业技术院校、技工学校、职业技术学校、职业教育培训机构等而设计的典型的机电一体化培训产品。适合于机械制造及其自动化、机电一体化、机械电子工程、电气工程及自动化、自动化工程、控制工程、计算机控制技术等教学和培训。它提高学生动手能力和实践技能而设计的实用性很强的实验设备，是机电一体化专业教育培训的理想设备。

二、特 点

实训系统由五个单元组成，分别为：供料单元、输送单元、加工单元、装配单元和分类单元，控制系统选用西门子PLC进行控制，具有较好的柔性控制，即每单元各有一套PLC控制系统独立控制，在基本单元模块培训完成以后，又可以将相邻的两个单元、三个单元…直至五个单元连在一起，学习复杂系统的控制、编程、装配和调试技术。

三、技术指标

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外形尺寸：长×宽×高=1980mm×960mm×1500mm；

4、整机功耗：≤1.5 kVA；

5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

四、实训项目

1、有机融合了机械技术（包括气动技术）、传感器技术、交流电动机变频调速和电机驱动控制、触摸屏技术、PLC控制及通信网络等技术，体现了现代制造业生产过程的特征。

1）供料单元的安装与调试的实训；

2）加工单元的安装与调试的实训；

3）装配单元的安装与调试的实训；

4）分拣单元的安装与调试的实训；

5）输送单元的安装与调试的实训；

6）自动生产线控制的安装与调试的实训；

自动生产线实验台,曲柄摇杆机构实验台

ZRJX-YGCA型
一、主要参数
1、电机功率：60W，调速范围：0-100rpm 2、杆长参数：摇杆260mm、连杆300m 3、传感器参数：角位移传感器360p/r 4、外形尺寸：820*510*400，重量47kg
二、主要性能特点
1、四杆机构实验台可进行四杆机构简单拼装，并对曲柄及摇杆进行运动检测与仿真。
2、所有杆构件长度均可进行无级调节。
3、测试系统采用先进的嵌人式单片机系统、测试数据精度高、速度快、稳定。
4、该系统配套软件以Vb为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的点。
5、实验结果可以文体形式保存，并可在网络上发送及打印，便于网络化实验。
三、主要实验内容
1、四杆机构的虚拟设计及实物机构拼装。
2、曲柄的运动检测，摇杆运动仿真及实测对比分析；连杆运动平面上点的运动轨迹分析。
3、机架振动检测及机构平衡试验。
