一、 主要技术参数：
1、直流电机功率：125W；
2、工作转速：0-200 rpm；
3、光栅角位移传感器一个：GFJ-7-5V/1000P，转速：1000栅/转；
4、直线位移传感器一个：WYDC-200L，量程L=200mm，精度：0.5%；
5、连杆在132-316mm范围内有级可调；安装孔间距：23mm
导杆在220-266mm范围内有级可调；安装孔间距：23mm
摇杆在156-219mm范围内有级可调；安装孔间距：23mm
6、带传动 传动比为1：1.5；
7、链传动 传动比为1：1；
8、齿轮有三种：m=2 Z1=25 Z2=75 Z3=100
9、外形尺寸： 1140×600×1360mm；
10、重量：85k
二、并提供以下19种拼装方案：
(1).曲柄摇杆机构 ( 2).曲柄导杆摇杆机构
(3).曲柄对心滑块机构 ( 4) .曲柄偏心滑块机构
（5）.曲柄导杆对心滑块机构 （6） 曲柄导杆偏心滑块机构
(7).凸轮机构 (8)槽轮机构
( 9).齿轮-曲柄摇杆-棘轮机构 (10).链-齿轮传动
( 11).曲柄摇杆-齿轮齿条机构 (12).不完全齿轮机构
( 13).齿轮-曲柄摇杆机构 (14).齿轮-曲柄导杆对心滑块机构
（15）齿轮-曲柄导杆偏心滑块机构 (16).齿轮-曲柄滑块(牛头刨床)机构
(17.)齿轮-导杆摇杆机构 （18）插齿机机构
（19）曲柄摇杆滑块机构

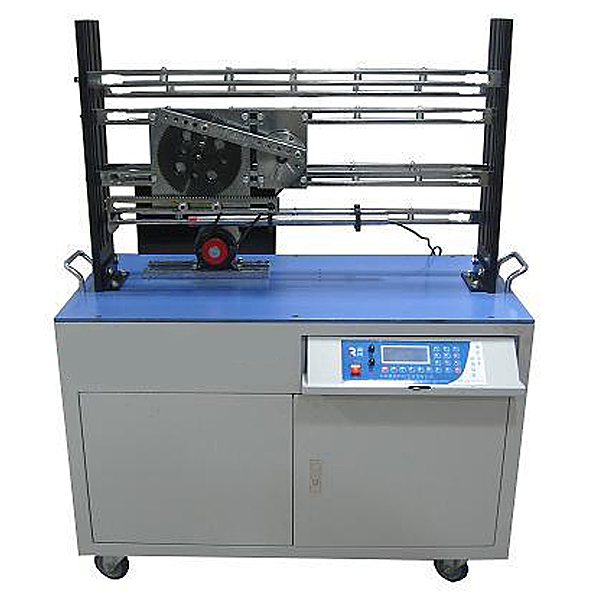

平面机构组合及参数可视化实验装置,汽车液压电动助力转向实训台
一、产品简介
该设备采用 汽车前桥总成为基础，全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。
适用于学校对电控助力转向系统的理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车电控助力转向系统，充分展示电控助力转向系统的组成结构。
2.调节发动机转速与车速输出模拟旋钮，模拟转速与车速的变化，左右转动方向盘，完整演示电控助力转向的工作过程。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电控助力转向系统的工作原理。
4.实训台面板上安装有检测端子、可直接在面板上检测电控助力转向系统电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对电控助力转向系统进行读取故障码、清除故障码等自诊断功能。
6.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
