技术规格及配置详情如下：

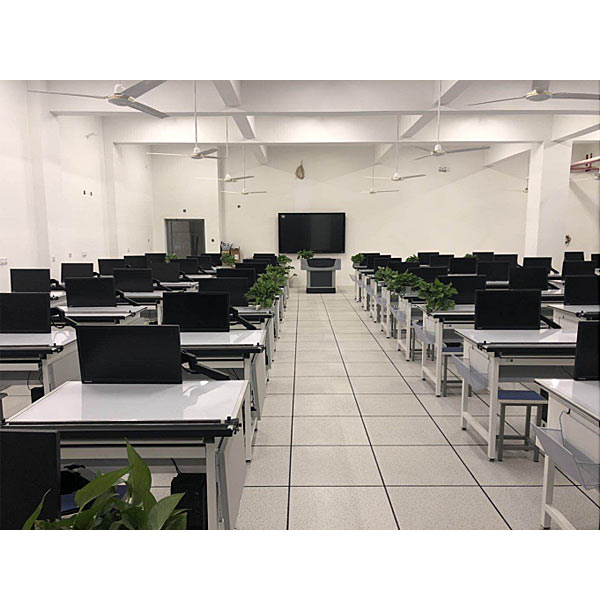

1.绘图桌由绘图板、电脑显示屏可调节支架与桌架组成，规格（82cm*98cm），桌面高80cm，使用时桌脚下有一调平螺丝，可根据地面调节。
2.绘图桌有一个标准配置和若干个选择型配置组成，标准配置包括：绘图板，绘图桌架等绘图用具组成。选配包括：右侧辅桌版，左侧文件斗，显示器摇臂组件，键盘抽屉，主机机架，显示器收藏箱等。
3.绘图板特点和用途：
（1）铝合金导轨及自润滑静音滑轮组；滑动灵活，手感舒适。
（2）锁紧组件：位于图板左侧，有一个旋钮控制，顺时针松开，反之锁紧。
（4）绘图板面与调节支架联接，使用时可根据需要调节倾斜角度。
（7）图板下部设一个笔槽，用于临时放置文具。
4.桌架：桌架采用镀锌拉伸铁管，经过焊接、抛光、喷塑制成，牢固美观，经久耐用。高度800mm。
职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
工程绘图实训装置,交直流调速实验装置
一、 概 述
“ZRBP-03C型交直流调速实训考核装置”是针对维修电工高级和技师技能培训及考核而研制的，也可作为各职业院校《电力电子技术》、《电力拖动自动控制系统》、《交直流调速》等课程的实训设备，具有故障设置及故障排除功能。
二、 技术性能
1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3. 装置容量：≤1.5kVA
4. 安全保护措施：具有漏电保护、过流保护等功能，安全性符合国家相关标准
三、 装置配备
1. 工业控制柜
控制柜设有玻璃门、直观清晰。最上部为示波器放置区。中间部分为控制模块安装区、电源控制及仪表区，仪表装有交直流电压表、交直流电流表，和数字转速表（实时数字显示电机转速，同时输出模拟量电压信号）；下部为变流功率模块、三相同步变压器、三相电流互感器及可调电阻负载等。
2. 调速机组
电机导轨：固定电机导轨，平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与发电机之间连接的同心度不超过±5丝，电机运行噪声小，导轨还带有便携式手柄和减振底脚。
DQ09直流并（他）励电动机：220V、1.1A、185W、1500rpm。
DQ11三相绕线式异步电动机：220V、0.5A、100W、1420rpm。
DQ07-1直流发电机：220V、1.1A、240W、1500rpm。
