一、概述：

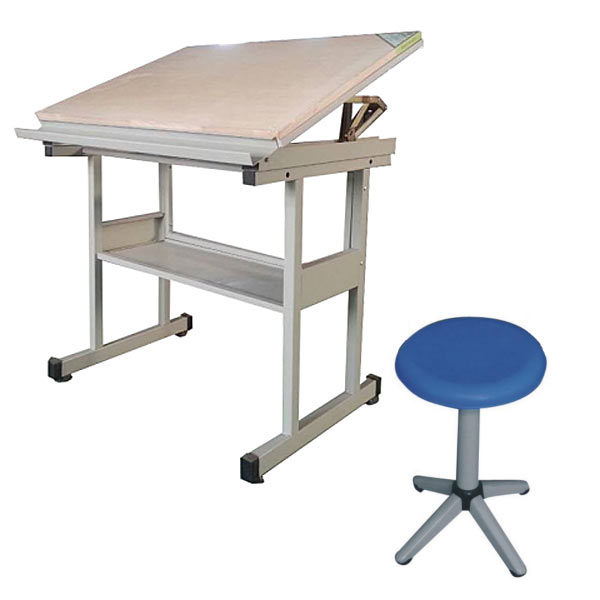

多功能实用绘图桌固定绘图桌支架采用钢架结构，桌面板采用东北优质加厚椴木材料的1号绘图板，并可调节倾角0°-85°，桌面下部有储物隔板，可以放置书包、文具和图纸等物品，牢固耐用，适用于机械制图绘图和绘画专业，在院校内实用和经济的一款多功能和升降绘图绘画桌，有较强的多种行业和课程的兼容性和普及性。
二、主要特点：
1、此款绘图桌是国内最新型的产品，和国内任何一款绘图桌的区别在于，采用单边双支撑结构，大大增强桌子的稳定性和牢固性。
2、工业桌面标配灰白三聚氰胺贴面防火板，PVC高温封边。倾角采用弹簧铰链无级调节倾角，倾角范围0—85°，同时具有锁定装置，确保倾斜角度不滑动。
3、桌面高度采用符合人体工学原理的适宜高度：800mm，脚柱采用30×30×650方钢，着地横管采用 50×30×530mm方钢，图板架框由20×20mm方钢焊接。
4、所有钢管均采用优质钢材，经过酸洗、磷化、防静电喷塑以及高温固化处理。所有铁件链接部分采用二氧化碳气体保护焊，焊点美观牢固。
5、机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，可布置到云服务器端，也可在本地环境使用，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。

机械制图实训装置,变频调速技能实训装置

一、概述

本装置是在--当前变频调速实训教学设备的基础上，推出的一款先进的变频调速装置，该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的三菱FR-A540-0.75K变频器（用户也可选用其它品牌的变频器，价格另议），带有RS485通信接口。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式实训教学，可充分培养学生的实际动手能力，为参加就业岗位打下坚实的基础。

二、技术性能

1.输入电源：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)

3.装置容量：＜0.5KVA

4.重量：＜110Kg

5.外形尺寸：1600mm×750mm×1300mm

6.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

三、装置组成

实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。

（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）

1.交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制。
