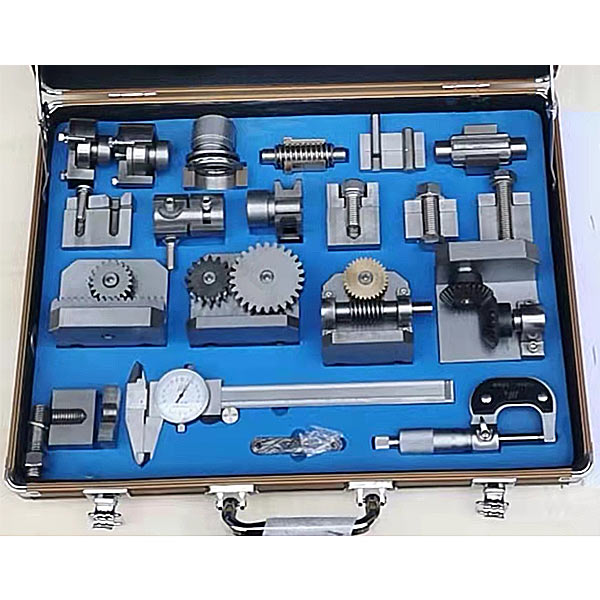

一、产品特点
1、项目实际化：以常用实际联接与配合组件为训练对象；
2、功能系统化：看图找件、组件拆装、组件测量、组件绘图四位一体的训练模式；由简单组件到复杂组件的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得
充分的训练机会
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
二、产品参数
| 《联接与配合》实测绘图训练组合装置 | |||
| 项 目 | 参 数 | 项目 | 参 数 |
| 外形尺寸 | 40×30×7cm | 重量 | 5(kg) |
|
常用联接与配合组件 （17件/套） |
螺纹联接：外六角螺栓联接、内六角螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉连接 轴承联接与配合：深沟球轴承、圆锥滚子轴承及推力球轴承联接与配合 键联接与配合：平键、矩形花键联接与配合 销联接与配合：圆柱、圆锥销连接与配合 齿轮传动联接与配合：圆柱齿轮传动、齿轮与齿条传动、圆锥齿轮传动、涡轮与蜗杆传动 |
||
|
测量与 组装工具 |
游标卡尺、外径千分、螺纹样板 | 类 型 |
便携组合式(检测零件、测量工具及 指导书均放在一个精制的综色箱子里) |
| 教学资料（赠送） |
1、实训指导书及实训报告（含电子稿） |
||
《联接与配合》实测绘图训练实验装置,晶闸管直流调速实训装置
一、概述
该装置采用通用的小容量晶闸管直流调速电路，主电路为单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节和串联微分校正网络。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实训设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。
该装置留有扩展接口、漏电保护及专门的故障设置箱，可自备机组构成单闭环有静差直流调速控制系统，可根据教学、考核的要求随机设置故障点。
二、技术性能
1、输入电源：单相(220V+_10％50Hz)
2、交流电源：单相AC220V50Hz
3、整流输出电压：DC180V
4、最大输出电流：DC2A
5、励磁电压：DC180V
6、调速范围：D=10
7、静差率S小于或等于10%
8、工作环境温度范围-10℃至+40℃相对湿度小于85%（25℃）海拔小于4000米
9、装置容量小于1.5KVA
三、装置的基本配置
1．DMO1电源控制屏
（1）交流电源：单相～220V电源(具有输出短路保护)。
（2）直流电源：220V/0．5A直流励磁电源，为直流发电机提供励磁电源。
（3）设有隔离变压器一只，为人身安全提供了保障，同时也为示波器观测波形提供了方便。
（3）测量式仪表
1)交流电压表一只：指示输入相电压，精度1.0级
2)直流电压表一只：镜面精密指针式直流电压表(±300V，精度1.0级
3)直流电流表一只：带镜面精密指针式直流电流表(±2A，精度1.0级)
（4）故障设置箱：可设置不低于10个故障点。
（5）人身安全保护体系：电压型漏电保护器，电流型漏电保护装置，实训连接线及插座，控制屏两侧设有单相三极220V的电源插座。
