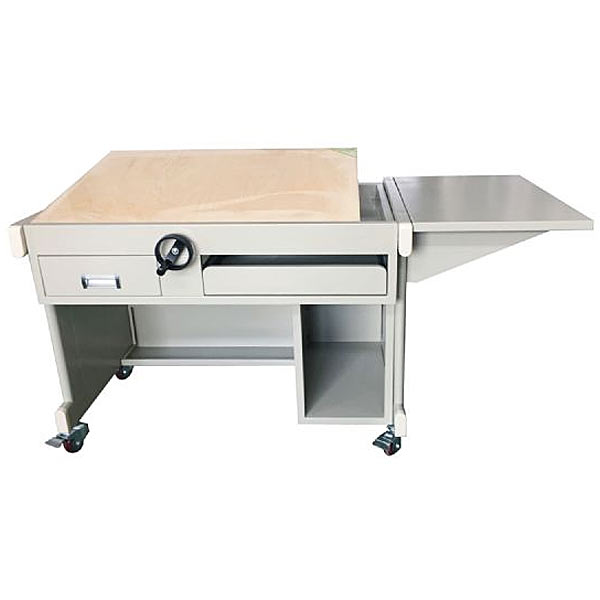

规格(L×W×H)：1500×720×800mm
技术结构参数：
整体采用钢板架结构：配置绘图桌面，电脑显示平台、主机柜、工具抽和键盘抽等；
左、右桌面基材：左侧主桌面采用满足国优的标准一号(900×600×20mm厚）东北椴木加厚绘图专用板，桌面下双侧采用绘图专用手拧倾角调节机构，保证桌面平整、同步控制调节倾斜度调节0-70°.靠身边为手摇拧手柄，方便可靠；右侧配置支撑架桌面为电脑显示屏操作台，可以放置电脑操作和放置文具书籍等；
3）多个储物空间：桌面下部左、右配置工具抽和键盘抽，满足日常教学绘图和电脑操作的需要；桌体右侧配置开放式主机柜，方便放置主机等；
4）稳定性调节脚垫：底部采用塑胶木水平调整螺丝脚垫或者万向轮，可防滑、防噪音，具有调节功能，保证桌面稳定和结构的坚固。
主材规格及表面处理：
1）绘图桌体支架采用优质钢矩管材料（30×60×1.0mm）和0.8mm以上的钢板材料；所有桌体结构或者部件钢材均为国标产品，焊接部位必须采用二氧化碳保护焊接工艺，满焊，焊点牢固、平滑、美观，无气泡、毛刺和漏焊、假焊现象，具备耐磨抗刮花性能；全部采用静电均匀喷塑（颜色为淡浅灰色），喷塑前应进行完整的除油、除锈、酸洗磷化处理，确保不出现喷塑剥落、反锈现象。
2）桌面基材采用满足国优的东北椴木加厚专业绘图板（900×600×20mm厚），具有耐用不易变形的性能，电脑显示屏辅桌面（600×600×18mm）采用环保E1级三聚氰胺桌面板，采用高频热压一次成型，握钉力强，不易膨胀，不易变形，牢固耐用。采用1.5mm以上优质PVC加进口热溶胶全自动机械封边机封边，边沿整齐平滑，层纹清楚。
3）钢架结学生桌配置（选配）：
（1）90cm丁字尺
（2）90*60cm一号绘图板
（3）精密绘图仪器（5件一套）
（4）25cm曲线板
（5）30cm多用斜角三角板
（6）美工刀
（7）三棱比例尺
钢制测绘实训装置,柜式电动机变频起动与调速实训装置
变频器广泛用于交流电机的起动与调速系统，具有起动电流小、调速平滑，调速比大，运行平稳，节能等优点，在国民经济中发挥着极其重要的作用，被广泛用于冶金工业、各类风机、水泵、起重机械、生产机械等众多领域。“三相异步电动机变频起动与调速实训柜”是为满足社会各行业对电机起动与调速设备的安装、调试、维修方面的电工、电气技术人员的需求，结合各职业院校电气类相关专业开设的《电工技术》、《电机拖动及控制》、《变频调速技术》、《电气控制技术》等课程的技能训练而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。
二、特点
1.采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。
2.控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。所用器件均采用国内外知名品牌，产品质量有保证。
3.采用工业变频器，以及YPF系列变频调速三相异步电动机为控制对象，贴近工业现场。
4.提供各种保护功能，实训安全可靠。
三、技术性能
1.输入电压：三相四线（或三相五线）～380V±10%50Hz
2.工作环境：温度-5℃～+40℃相对湿度＜85%（25℃）海拔＜2000m
3.装置容量：＜4kVA
四、系统配备
本实训柜主要由柜体、电气室、通用变频器、信号源、变频调速三相异步电动机等组成。
1.柜体
柜体为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标志。控制柜还设有四个万向轮和四个固定调节机构。
2.电气室
正面柜门设有交流电压表、交流电流表、电压指示切换开关，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值，交流电流表用来监视负载电流的大小。还装有运行状态指示灯、按钮开关、急停按钮、频率调节电位器等。电气室内部主要由断路器、熔断器、交流接触器（施耐德）、热继电器、输入电抗器、输出电抗器、滤波器、制动单元、电流互感器、散热风扇、二次外接端子排等器件组成。
