近年来，--数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控车床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控车床结构，同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
一、实训台配有：四工位电动刀架1台、主轴电机与编码器1套、冷却泵1台、伺服电机2台、车床1台及X、Z限位开关和机床零点、润滑系统等。
二、实验台技术参数：
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核36项
3、工作环境：温度-200C～400 C
4、整机容量：≤8kVA；
5、实验台尺寸：长×宽×高（mm）=1000 mm×650 mm×1800 mm；
6、具有数控车床故障诊断维修考核功能，可设置数控车床36个典型的电气故障。考核系统采用智能考核的方式，并具有联网的功能。故障可通过计算机设置，也可在智能考核终端上设置。学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除，多台设备可通过无线网络和上位机进行联网，对教师登陆、学生考试、故障题库、分别设置集中管理。并能对考试结果进行分析评估、存档、打印。
三、产品结构和组成

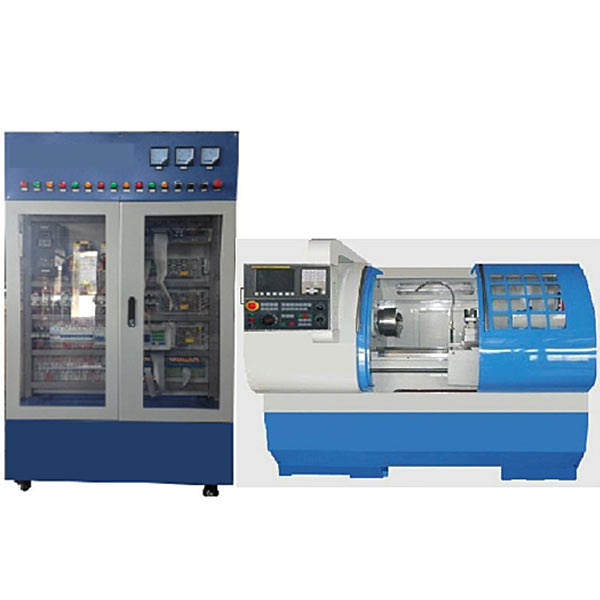

1．系统由机床实训柜、6432数控车床等组成。
2．机床实训柜采用铁质亚光密纹喷塑结构，正面上部为网内电压、电流、状态指示灯等监控原器件，中部为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽、智能型故障模块等；电气柜后部还设有变压器和接地端子等。
数控车床维修加工技术实训装置,车刀角度测量实训装置
主要参数
材料：45#钢 测量范围：（1）前角、（2）后角、（3）量倾角、（4）主（副）偏角
规格尺寸：长250x宽250x高250mm
一、功能
1、前角测量
2、后角测量
3、量倾角测量
4、主（副）偏角测量
5、测量精度±1°刻度盘标定精度±1°
二、配置车刀六把：
1、丝刀（螺纹车刀）、
2、挖刀（挖内孔）、
3、45°车刀（车外圆、平端面、倒角）、
4、90°车刀（精车刀、车外圆、平端面）、
5、75°车刀（精车刀、车外圆、平端面）、
6、切刀（切断、切槽）
三、主要技术参数：
1、制作材料：用45′钢精工制作。
2、外型规格：250×250×250mm。
3、金属表面镀铬，发黑处理。
