一、产品功能
1、选用透明有机玻璃，零件采用铝件，能全透明地看到产品内部结构与动作。铸件表面无沙眼，加工件表面精度Ra1.6
2、所有解剖元件均能进行正常的机械运转。
3、充分展示各个细微结构和机构装配装置。
4、自动运转、演绎产品运作过程，使学生很直观的了解整体过程。
二、技术参数
1.工作台工作面尺寸（长×宽）：不小于582mm×200mm
2.磨削工件最大尺寸（长×宽×高）：不小于380mm×175mm×200mm
3.工作台纵向移动速度（无级）：2~10米/分
4.磨头垂直移动行程：不小于200mm
5.磨头纵横移动行程：不小于175mm
6.油泵流量：10升/分
7.油泵电机功率： 0.37千瓦
8.主电机功率：不小于0.25千瓦
9.外形参考尺寸（长×宽×高）：不小于1600mm×800mm×1360mm

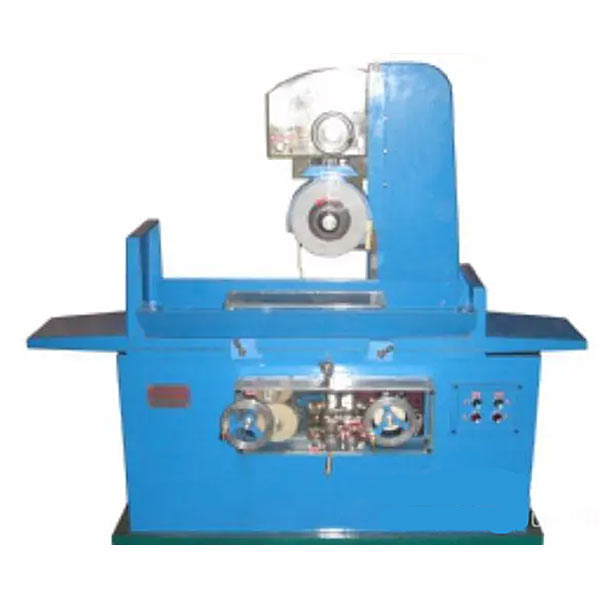

透明平面磨床实验装置,螺纹传动效率实验台
该实验台可进行三种牙型共九对不同螺旋副的几何尺寸、位移、受力及传动效率的测试实验，采用先进的数据采集传输系统和数据处理分析软件，是机械设计实验室的重要设备之一。
实验项目内容：
1.矩形、梯形、锯齿形螺旋副几何参数与位移关系测试；
2.矩形、梯形、锯齿形螺旋副的受力测试；
3.矩形、梯形、锯齿形螺旋副的传动效率测试与分析；
主要技术特点：
1.实验台由带减速器的直流调速电机驱动，配有设计巧妙的试件快速装卸和调整机构，输入螺杆端装有转矩转速传感器，输出螺母端装有直线位移传感器及负载装置。
2.配有三种牙型的螺旋副，其中梯形的有5种导程，矩形及锯齿形的各有两种导程。用来测试不同牙型不同导程的螺旋传动输入转矩及转速、螺母移动线速度,计算其传动效率。
3.采用了高精度的ZJ5转矩转速传感器，测量精度为+0.27%;配有数据采集放大传输系统和数据处理分析软件，采用RS232串口与计算机连接，可清晰直观地显示各种数据及曲线。
4.实验台外形为工作台板+箱柜落地式结构，装有可调地脚螺栓和活动轮，便于实验室调整布置。
主要配置及技术参数：
1.被测螺旋副：
(1)中32单、双线矩形螺纹螺距P=10mm导程S=10、20mm；
(2)中32 (1~5)线梯形螺纹螺距P=12mm导程S=12、24、36、48、60mm；
(3)中32单、双线锯齿形螺纹螺距P= 10mm导程S=10、20mm；
