近年来，--数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控铣床电气控制与维修实训台实习装置。
该实训装置是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调与维修考核实训设备，根据机电类行业中数控机床维修技术的特点，并结合数控机床装调维修工的技能鉴定要求，对数控机床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、加工程序编程、plc控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工等工种的考核与鉴定。同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。
一、产品结构和组成

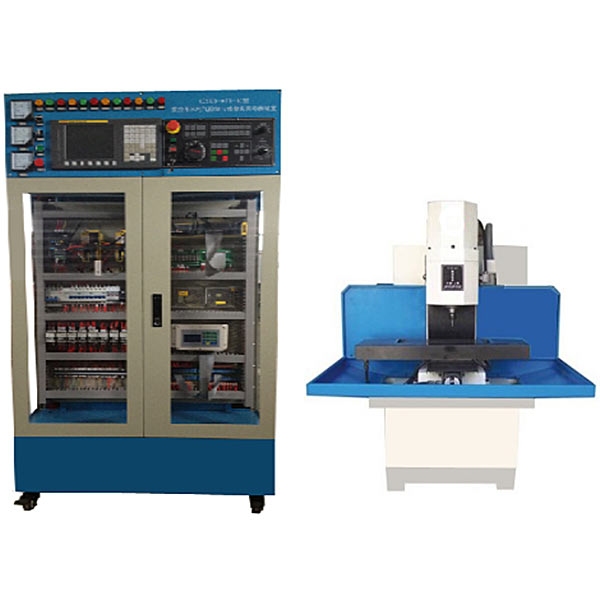

1．系统由机床实训柜、数控铣床等组成。
2．机床实训柜采用铁质亚光密纹喷塑结构，正面上部为网内电压、电流、状态指示灯等监控原器件，中部为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽、智能型故障模块等；电气柜后部还设有变压器和接地端子等。
3．机床实训柜正面和二侧装有带锁双向对开透明门，方便使用、安全、防尘。背面装有二扇对开门，底部装有4只万向轮，并配置刹车装置，方便移动和固定。
4．系统采用三相四线AC380V交流电源供电，并设有漏电保护器、指示灯指示和保险丝等，具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全。
5．数控系统采用FANUC 0I-MF数控系统。
6．X、Y、Z轴由交流伺服电机驱动，运动方向上设有正负限位、参考点等功能，主轴由三相异步电机驱动，变频调速控制。
7.主轴、床身、拖板等采用铸件结构，铸件经过时效处理、表面机加工和铲刮工艺等，确保机床精度稳定。
8．X、Y、Z轴进给传动系统由滚珠丝杠螺母副、轴承、轴承支座、电机支座等组成，滚珠丝杠的装配与调整等技能训练。
数控铣床维修加工技术考核实训装置,螺栓组联接综合实验台
该实验台是采用现代测试手段,利用传感器及计算机对螺栓组联接中各螺栓受力、变形参数进行采集、处理、仿真的实验设备，可完成螺栓组应力与变形的测试与分析，测量数据稳定、重复性好，适用于《机械设计》、《机械创新设计》 等课程开设设计性、综合性实验，是机械设计实验室的重要设备之一；
实验项目内容:
1.螺栓组联接特性实验;
2.电阻应变片灵敏度系数测量实验(二次开发);
3.渐开线齿轮齿根应力测试实验(二次开发);
4.等强度梁应力测试实验(二次开发)。
主要技术特点:
1.该实验台主要用来测试受倾覆力矩作用下的螺栓组中各个螺栓的受力与变形。还可二次开发用来做齿根应力测试实验、悬臂梁的应力测试实验及电阻应变片灵敏系数测量实验。
2.使用专用软件对数据进行采集和分析处理、自动绘制实测曲线和仿真曲线;另外测量面板上配有数码管,显示被测数据，可由人工记录、手工绘制实验数据曲线。
3.被测螺栓采用40Cr优质合金钢精制，性能稳定.
4.实验台外形为工作台板+箱柜落地式结构，装有可调地脚螺栓和活动轮，便于实验室调整布置.
主要配置及技术参数:
1.被测螺栓10根中段直径6. 5mm,两端螺纹M10,螺栓材料40Cr;
2.被测齿形板1个z=32, m= 1 6mm;
3.被测等强度梁1根;
4.电阻应变片电阻值: R= 120Q;
5.灵敏度系数: K=2.20;
6.静态电阻应变仪1台测量通道: 12路;
7.砝码4块(1kg 两块，0.5 kg两块);
