钻床电路技术实验装置

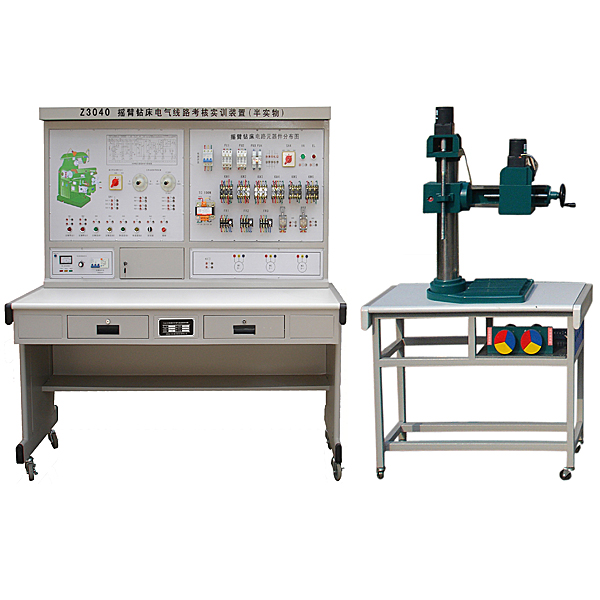

摇臂钻床电气技能实训装置（半实物）增加了Z3040B摇臂钻床仿真半实物模型，通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观。

2、结构要求

1．Z3040B型摇臂钻床半实物仿真模型是参照实际Z3040B型摇臂钻床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的操作，能实现Z3040B型 摇臂钻床各种运动，它包括：主轴正反转、摇臂升降等运动；

3．机床电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

4．半实物模型上所用电机的电压等级与实际使用的机床是完全相同；

5．通过故障设置，可以使学生能真实的了解到故障点与实际机床的联系，使学生掌握实际的电气线路维修保养的动手能力；

6.所有故障点设置均在控制面板后面，正面为操作面和电器元件。

3、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电路线路分析；

3．通过观察机床模型的运动，了解机床的实际运动；

4．通过测量找出线路中的故障点，对镗床的故障排除；

5．设置故障点，作为维修电工的技能考核装置。

钻床电路技术实验装置,汽车维修实训装置

一、产品简介
采用 电控发动机与自动变速器、自动空调系统为基础，对发动机可进行起动、加速、减速等工况的实践操作，对自动变速器可进行档位显示、空档起动、前进档及倒档运行等工况实践操作并做失速实验、空调系统各项真实操作。可真实展示电控汽油发动机和自动变速器、空调系统组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和自动变速器、空调系统理论和维修实训的教学需要。

二、功能特点
1.真实可运行的电控汽油发动机和自动变速器、空调系统，充分展示电控发动机与自动变速器、空调系统的组成结构和工作过程。
2. 实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的UV喷绘彩色电路图；学员可直观对照电路图和电控汽油发动机与自动变速器、空调系统实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、车速、自动变速器的档位、喷油压力、进气岐管压力等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.实训台配备有制动系统(制动踏板、制动总泵、制动分泵、制动盘)，可对输出轴进行自动变速器的失速实验，检测发动机及自动变速器的动力参数。
8.空调系统按照原车各项功能真实操作。
9.实训台配备有电源总开关、水箱防护罩、输出轴防护罩等安装保护装置。
10.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
