镗床电路技术实验装置

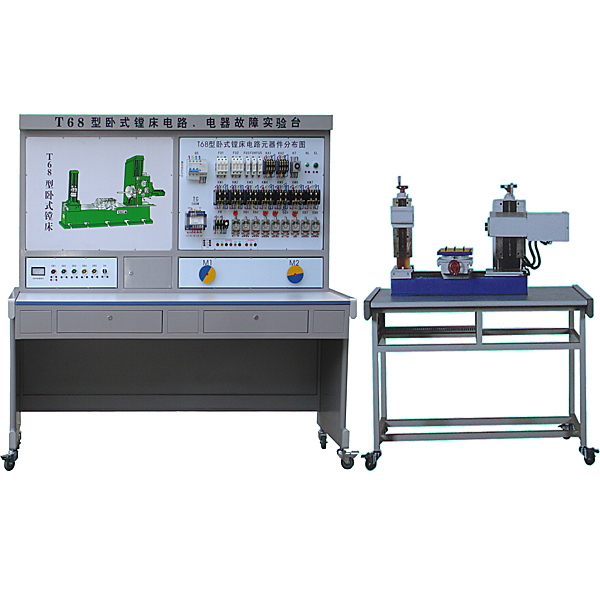

卧式镗床电路实验台是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。

二、适用范围

本装置适用于T68型卧式镗床电气控制的模拟与T68型卧式镗床电气故障排除的技能考核。

三、技术性能

1、输入电源：三相四线（~380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量：＜1KVA
4、 外形尺寸：1410mm×725mm×1535mm

四、装置的基本装备

1、电源控制面板（铝质面板）
（1）交流电源（带有漏电保护措施）
提供三相交流电源（380V）
（2）人身安全保护体系
屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。
屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2、主令控制及图示板（铝质面板）
面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
面板上印有T68型卧式镗床立体示意图，可以很直观地看出T68型卧式镗床的外形轮廓。

镗床电路技术实验装置,电控稳定杆综合底盘实训台

一、产品简介
（1）选用实车的主动悬架或半主动悬架、主动横向稳定杆、电子稳定性程序（ESP）、防抱死系统（ABS）组成教学台架，配测控面板，运行台加架与检测面板通过航空插连接。
（2）四大总成中所有部件配备齐全，所有传感器、执行器功能有效。

二、功能特点
能清楚展示四大总成的结构，能模拟各大总成的工作过程。
1）主动悬架：前悬架采用电控无极可调式空气悬架，自动调整车身高度和减震阻尼；空气悬架可实现手动调节与自动调节控制工况。
2）主动横向稳定杆：
采用电动主动式，稳定杆为左右两半部分。
在稳定杆内，有减速机构与电机，能实现两种模式控制。
一是：主动横向稳定杆通过两半部分能相互分离，实现舒适型控制；
二是：通过主动横向稳定杆杆内管道相互连接绞合，实现能根据车辆的侧倾大小，提供大小不同的反力矩，实现运动侧倾控制模式。
3）电子稳定性程序（ESP）：带有横向加速度传感器，偏转角速度传感器，纵向加速度传感器，转向角度传感器，车轮转速传感器与制动压力传感器。采用方向盘转向角度传感器与车轮转速传感器通过ECU对油门大小控制与车轮的制动来实现车辆稳定性的控制。
4）防抱死系统（ABS）：采用双回路四通道独立控制，在制动控制过程中能触发ABS的工作，能清楚体现出在ABS控制过程中制动油压的变化。
（2）测控面板上绘制相应的电路原理图，设置电脑端子、传感器、执行器测试孔，可用通用仪器表检测电器元件信号参数，配备标准诊断接口，可用通用或专用故障诊断仪进行检测与诊断故障。
（3）实验台架配备故障模拟系统，具有设置故障与排除故障功能，可设置传感器、执行器及ECU故障。故障设置点全面、安全、可靠，对四大总成部件无破坏行损伤。
（4）可实现所有传感器、执行器及ECU电器检测与部分信号模拟。
5）机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
