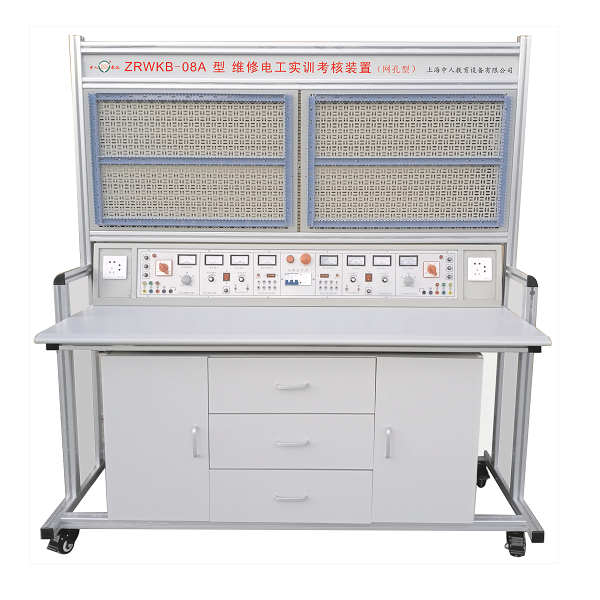

网孔型维修电工技术实训装置

该装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、特点

1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。一组进行照明电路实验，一组进行电拖实验

4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、技术性能

1、输入电源：三相四线制～380V±10%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：约1600mm×750mm×1690mm

四、实训台配置

1、公共部有：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。

2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。

4、每组提供一路恒流稳压电源，电压0-30V，最大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。

5、实训桌为铝型材框架结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，下部有元件储存柜，带万向轮。

网孔型维修电工技术实训装置,机械创意拼装组合实训台

一、技术要求
1、实验项目
1)平面连杆机构14种
2)凸轮机构7种
3)定轴齿轮机构2种
4)2K-H周转轮系1种
5)摆线针轮机构1种
6)棘轮机构4种
7)槽轮机构2种
8)不完全齿轮间歇运动机构1种
9)确定孔与轴的配合类型及基准制，选择加工精度等级。
10)测绘零部件图及装配图。
11)拟定零件加工工艺路线及装配工艺过程。
2、基本结构
实验台：由机架模块、机构零部件模块、工作台模块、标准件模块、工量具模块等组成。实验桌和挂架采用优质冷作钢板经钣金加工而成。主要零部件挂在挂架上，工作台上置10吋平板显示器1台，可显示操作各机构搭接拆装过程和使用方法。
3、主要功能
主要用于机械原理机械创新设计等课程开设的机构组合创新及其拼装、仿真实验,通过实物机构装配，加深对机构组成原理及运动特点的认识，确定孔与轴的配合类型，选择加工精度，测绘零部件图，装配图，拟定加工工艺路线，装配工艺过程，培养学生机构综合设计能力及工程实践动手能力。实验台提供的配件可完成不少于32多种机构运动方案的拼装实验。
