电气装配实训台_四工位钳工操作实训台

电气装配实训台,四工位钳工操作实训台

一、概述

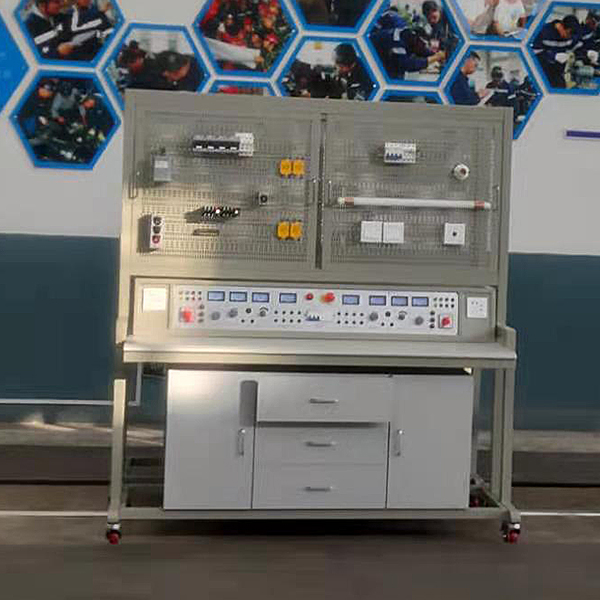

本设备由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。

根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，本设备适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。

实训台配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。

灵活、可靠、安全、经济适用，是本设备的特点。对实训场所不多、教学经费投入受限制的学校，本设备是一种理想的职业教育实训设备。

二、设备技术指标

1.外型：整体尺寸1632mm×750mm×1638mm；

2.实训台架的材料：钢板、铝合金结构；

3.电源： 1)输入：三相AC 380V ±10% 50HZ 三相五线；2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组、220V插座式4组3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；

4.接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；

5.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。

电气装配实训台,四工位钳工操作实训台

本公司生产钳工实验室设备根据教学要求与多家工厂共同开发生产，该产品配备的钳工工具通用化，标准化和专用化，可提高学生的操作技术和动手能力。钳工大多是在钳工台上用手工工具操作，对工件进行加工。手工操作的特点是技术性强，加工质量的好坏主要取决于操作者技术水平的高低，它的工作范围较广，具有万能性和灵活性的优势且不受设备、场地等条件的限制，因此凡是采用机械加工方法不太适宜或难以进行机械加工的场合，通常由钳工来完成，尤其是机械产品的装配、调试、安装和维修等更需要钳工，所以说钳工不仅是机械制造工厂中应用最广泛的工种之一，因此钳工实验室设备也是各大院校，技校不可缺少的实训教学产品。

实训台为铁质双层亚光密纹喷塑结构，材料厚度为1mm；桌面为木质材料，外形尺寸为150×150×80，且有橡胶垫一块附于桌面上，保护操作台面。整体结构坚固，造型美观大方。实训台设有四个抽屉（带锁）分别用于放置工具及资料等。

钳工实验室清单（4座）1张桌

序号	名称	规格	单位	数量
1	钳工桌	150×150×80	张	1
2	台虎钳	5寸	台	4
3	钢锯架		把	4
4	圆锉刀	8---12寸	套	2
5	半圆锉刀	8----12寸	套	2
6	方锉刀	8----12寸	套	2
7	扁锉刀	8----12寸	套	2
8	三角锉刀	8----12寸	套	2
9	划线平板（老师专用）	300×400MM	室/块	1个教室配一块
10	榔头		把	4
11	圆规		把	4
12	角尺		把	4
13	钢尺	150	把	4
14	划针	长120	支	4
15	内外卡钳		套	2
16	三角刀		把	2
17	铲刀	14寸	把	4
18	油石		块	1
19	丝锥	M 6 8 10 12 14	套	2
20	扳牙	M 6 8 10 12 14	套	2
21	凿子		套	2
22	什锦锉		套	2
23	手虎钳		把	2
24	钢锯条	50条	盒	2
25	活动扳手	200×24	把	4
26	钢丝钳		把	4
27	一字批		把	4
28	十字批		把	4
29	呆扳手	8 10 14	套	2
30	铁皮剪刀		把	2
31	丝攻扳手		把	4
32	扳牙扳手		把	4
33	尖嘴钳		把	4
34	钢丝刷		把	4
