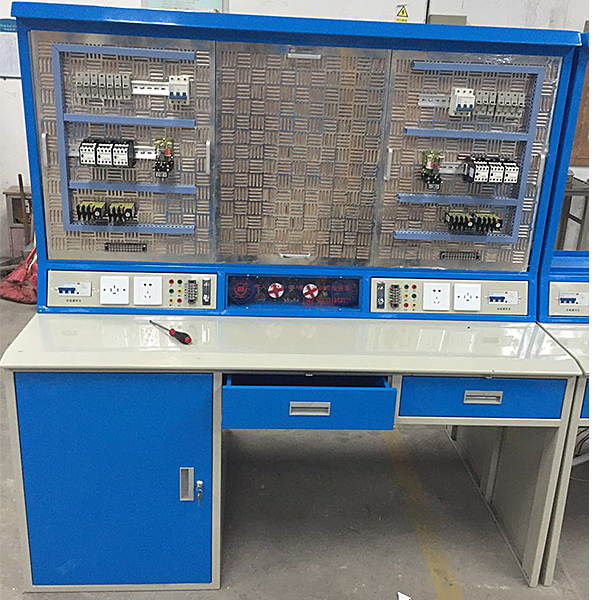

双面网孔型电工实训装置

要求该套装置采用先进的万能网板嵌入式设计及模块化实训的新思路，学员可根据实训项目的具体要求自己动手组合成相应的实训电路，完成各种电路的接线工艺的实训和电路原理的实验展示要求，具备现时职业教育的“在做中学，在学中做”的需要。同时还要求该套装置设计新颖、结构合理、功能齐全、安全可靠、造型美观等特点，扩展升级容易。并采用框架式全钢结构、鸭嘴型全钢面板、铝板蚀刻彩色喷描等先进工艺。

（二）技术参数：

输入电源：AC380V  50Hz  三相五线
额定电流：20A

额定功率：＜5KW
环境温度：－5～40℃
相对湿度：≤90％（25℃）

安全保护：漏电保护（动作电流≤30mA）过流保护 熔断器保护

设备重量：约150KG

（三）产品结构：

（1）桌身部分：

采用框架式全钢结构，内嵌1.5mm厚优质冷轧钢板经大型机械液压剪折成型, 金属表面经酸洗、磷化等化学防绣处理后，采用环氧树酯高压静电彩色粉沫喷涂，保证钢架不生锈不被腐蚀。所有连接件均采用无缝焊接，焊接后表面平整，无焊接点痕迹，防腐性好，紧密强固，长期负重不变形。桌身为双面四工作位，设有4个抽屉(安装挂锁)，一侧有一个储物柜，以方便放置4块安装了电器的网板，储物柜两侧安装门，每个门只能取其中两块网板。桌身支架及桌身两侧蓝色，抽屉和储物柜门乳白色。要求桌身分两部分：实训部分和电源部分为上部，桌面、抽屉和储物柜为下部，如图1所示。电源从储物柜内进入实训设备。其中6 张实训台在储物柜底部、工作台顶部和两侧均预留电源线进出口中，其余34 张实训台在工作台两侧预留电源线进出口。

（2）桌面部分：

采用优质冷轧钢板经大型模具液压成鸭嘴型。造型美观，经久耐用，乳白色。

(3)实验电源部分：

面板采用优质铝化学蚀刻彩色加工处理，面板图文字符采用现代喷描技术处理，使面板标识清晰且经久耐用，乳白色。实验电源部分安装四组实训实验电路，每侧两组，每组设有三相空气漏电开关（32A，漏电动作电流30mA, 动作时间≤0.1S）一个，三相插座（16A）一个，二、三孔单相插座（10A）一个。中间安装四台100ｗ△接电动机，电动机的6根引线引电源面板上的端子排上，并标明电动机首尾标志符号，每侧可通过观察窗口观察两台电动机的运转状态。--要求电源面板的固定方式采用活动扣式，以方便维修。

双面网孔型电工实训装置,冲压机模实验台

一、概述：
本机是对生产用机进行了微缩和改进，具有体种小、可随意移动，适用于课堂教学的微型实验台。该产品以完成冲裁、拉伸、成型等动作。具有结构简单，操作方便，且价格低廉的优点，无噪音无污染，并且可采用220V电压，可在任何有电场所使用。填补了模
具教学中无实验用机的空白。本机可对透明拆装模具进行课堂上模拟演示，能在实验中看到模具的运动过程，提供设计人员对模具设计中的各机构产生更为实际的思维。
二、主要特点：
1、 机身及配套模具全部采用进口有机玻璃制作，该有机玻璃材料耐腐蚀、抗磨性能好，长久不变色演示效果逼真。
2、 本套产品共设计有六套配套模具，可供用户进行选配。
三、技术参数：
1、 交流电源：单相220VAC 50HZ
2、 配套模具尺寸：200×150mm
3、 演示台尺寸（mm）：450×450×820
4、 整机重量：约70kg
四、配套注塑模（选配）
1 冲孔模 200×150mm
2 落料模 200×150mm
3 折弯模 200×150mm
4 拉深模 200×150mm
5 级进模 200×150mm
6 复合模 200×150mm
