六工位PLC一体化技能实训装置

该设备是依据国家人力资源与社会保障部《技工院校工学结合课程教学改革试点工作方案》设计，围绕典型工作任务（即FMS）确定课程目标，选择课程内容，制定专业教学计划，根据国家职业标准中相关内容，将机电工学结合中有关“电气控制技术”、“可编程序设计师”通过工作任务的训练有机结合在一起，实现将典型工作任务量化为多各子任务，循序渐进的贯彻以任务引领、项目驱动、模块化教学的新理念，遵循教学规律，利用情景化教学的先进手段，将复杂的知识点简单化，深奥的理论点明晰化，贴近实际的企业工作内容与流程，将实训车间与企业、实训老师与企业职员、实训内容与工作任务真正融合为一，达到工学结合教学目的。

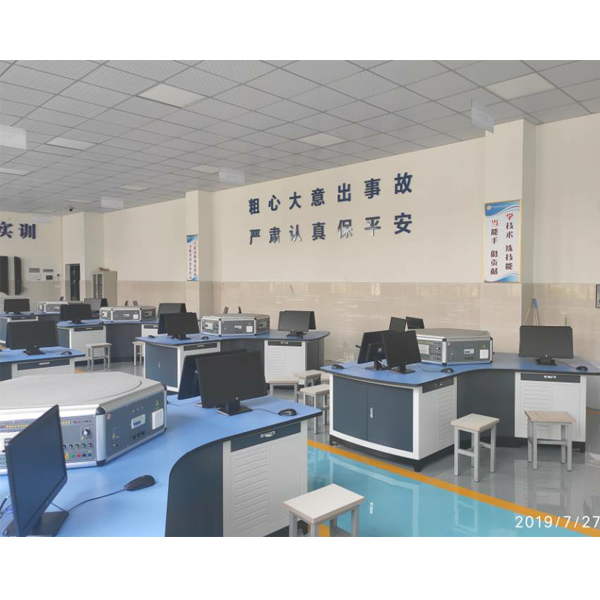

plc技能工作岛是具备多项PLC技能的实训任务的组合体，将触摸屏、变频器、传感器技术、气动元件等多种技术进行结合运用；PLC技能工作岛的桌体采用三边弧形，适合六人三组进行团队协作实训；PLC技能工作岛以能力培养为目标，设计有“基础任务模型的编程调试”、“自动化装调子任务系统的安装调试”、“三相异步电动机启动控制”、“触摸屏画面制作与组态”、“物料送拣任务模型的编程调试”、“智能存储任务模型的编程调试”等典型工作任务。

每个典型工作任务中都有其核心内容，在基础任务模型上，主要针对PLC入对的基础编程实训；在自动化装调子任务中，可以进行任务组装与调试，训练学生的动手能力；三相异步电机任务控制符合对电工的基本实训内容，也可以通过PLC控制；物料送拣任务的编程调试加深对PLC、传感器、变频器等多种元件的综合运用；智能存储任务模型是通过对伺服电机、步进电机、PLC模拟量的学习，掌握伺服、步进原理及PLC的高级应用技术；--该系统涵盖了维修电工的初级、中级、高级及部分技师实训内容，充分体现一体化技能的重要性，利于培养学生的开拓创新的思维模式。

二、技术参数：

工作电源： 三相四线  AC380V±5%  50Hz

安全保护： 漏电保护（动作电流≤30mA），过流保护，熔断器保护

额定功率： 2KW

环境温度： -10℃～40℃

相对湿度： ≤85%

工作台尺寸：2500mm（直径）×775mm（高）；

虚拟多用表参数：交流电压量程档位分：10、50、250、1000；直流电压档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检测功能：垂直角度±15°距离1-30cm；三极管测量孔

六工位PLC一体化技能实训装置,电子技术实训装置

一、概述

电工电子电力拖动综合实验系统吸收了国内国外先进教学仪器的优点，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，采用挂箱式结构，简洁明了，布局合理，使用方便灵活。实验仪表全数字化显示、精度高，对实验中所涉及的电 源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实验装置性能优越， 是各大中专院校实验室建设的最佳选择。
用途: 适用大中专院校“数电”、“模电”等课程的实验教学。并可扩展“可 编程控制器”及“电机变频控制”等实验内容。

仿真实验软件：

1.用电安全与触电急救虚拟仿真系统（提供演示及版权证书）:软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。

2.维修电工电子电机与职业资格培训考评仿真软件(提供演示及版权证书)：软件内容包含安全用电常识、电工工具、电工识图、电工仪表、电工照明电路、电机、变压器、低压电器、电拖、示波器、低频信号源、焊接工艺、SMT技术、电子产品制造过程、故障排除、连线、减速器三维拆装、轴系机构拆装（包括圆柱齿轮轴系、锥齿轮轴系蜗杆轴系等十多个实验）等模块，学校可以根据学生学习进度选择相应的训练模块进行训练。

3.三用表仿真软件(提供演示及版权证书)：本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件的功能有：电阻的测量、交流电压的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提示并可以重置多用表）、晶体管的极性判断、直流电压测量（通电流表档时灯光亮）、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显示红圈，如未定位准确无红圈显示，并在进行错误操作的时（如所选量程错误、所测数据错误等等），仪表指针将无反应、提示错误重新测量等，本多用表可选择交流电压档，直流电压档，电阻档，电流档，电阻调0，并且可放大显示数据，可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。

4.教师教学设计系统（提供演示及版权证书）：本系统为apk的格式，可在PC端使用，也可在移动端使用，本系统即可手动设置故障也能自动设置故障，本系统通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本系统内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本系统通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。
