电子焊接装配实训台

本装置是高度仿真的电子焊接装配操作台，满足学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

二、技术性能

1、输入电源：三相四线380V±10％50Hz

2、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)

3、装置容量：<200VA

4、外形尺寸：1.6m×0.75m×2m。

三、实训装置

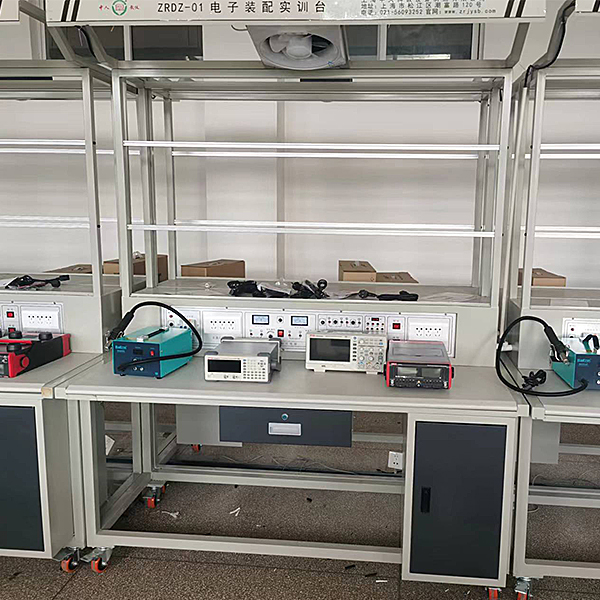

1、实训台

实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成。

（1）备配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。

（2）有一块实训面板，提供AC220V电源插座接口和固定直流电源，其中直流电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。

（3）钢木框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。

（4）顶部框架上设有电风扇和30W日光灯（照明设备）一个。

2、工具配备：

配备元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、放大镜台灯、烙铁架、焊锡丝、吸锡器等工具。

3、仿真系统

1.用电安全与触电急救虚拟仿真系统（提供演示及版权证书）:软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。

电子焊接装配实训台,电工技能一体化实验装置

1：工作电源： 三相四线  AC380V±5%  50Hz，安全保护： 漏电保护（动作电流≤30mA），过流保护，熔断器保护。

2：六边形工作岛规格尺寸（最长直径*高）：不小于2200*800（㎜）每台为六座

3：三相电源实验仪器：外部以采用20*20工业铝合金为主体结构，交直流220V输出，带漏电保护，每相带有保险装置，均有指示灯指示，设有外壳接地保护、缺相指示、急停保护、多次熔断丝保护、漏电保护等。

4：交直流电压源：外部以采用20*20工业铝合金主体结构，24V直流稳压可调输出，指针电表指示，设有正负极提示LED，防止电源极性接反；0～240V交流输出，又可作双9V、双12V、双18V输出。

5：恒流源实验仪器：外部以采用20*20工业铝合金为主体结构，每个输出接口有3mm和6mm的两种。0-20mA-500mA。分2档，数显电表显示。含单次脉冲，开关电源正负12V正负5V。

6：信号发生器：外部以采用20*20工业铝合金为主体结构，5HZ～550kHz连续可调信号源输出，波形有正弦波、方波、三角波输出，可以进行40db衰减，设有数字频率计显示，6位数码显示，测量范围0～8MHZ。独立开关控制。
7：虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。
