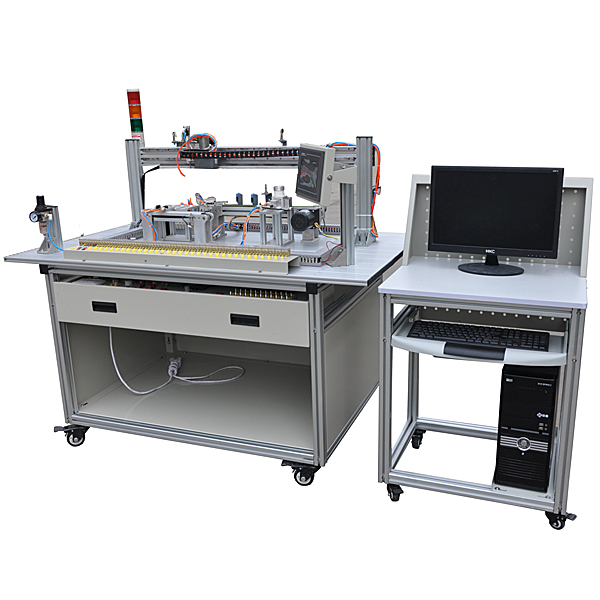

光机电气一体化模拟实训装置

实训系统集运动控制、气动控制、变频调速、步进电机驱动、伺服电机驱动、传感器检测、可编程控制、时序逻辑控制于一体。通过基于该实训系统的使用、训练和培训，能充分锻炼操作者团队协作能力、计划组织能力、自动线安装与调试能力、工程实施能力等。同时适合学生进行课程设计、毕业设计。

一、技术性能

1.输入电源：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10℃～+40℃  相对湿度≤85%（25℃） 海拔＜4000m

3.装置容量：＜1.0kVA

4.外形尺寸：1200mm×800mm×1500mm

二、设备配备

主要由型材实训台、上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元、物料返回单元、PLC模块、变频器模块、按钮模块、电源模块、各种传感器、触摸屏、物料、I/O接口板和气管等组成组成，完成上料、检测、分拣、搬运、传输、分类、储存、再回到初始位置，是典型的光机电一体化闭环实训平台。

实训项目

任务一：气动系统的安装与调试

（1）气动方向控制回路的安装

（2）气动速度控制回路的安装

（3）气动顺序控制回路的安装

（4）气动机械手的安装

（5）气动系统气路的连接

（6）磁性开关的位置调整

（7）气动系统调试

光机电气一体化模拟实训装置,《金属工艺学》多媒体综合实验装置

一、概述
本公司首创研制开发，集设计、测试、创新于一体的《金属工艺学》多媒体综合实验设备，适用于《金属工艺学》、《机械加工工艺基础》、《机械制造技术基础》等课程。《金属工艺学》是高等工科院校工科类各专业必须学习的一门技术基础课。它主要研究常用机械零件的制造方法，即研究零件从选择材料、制造毛坯，一直到加工至成品的综合性课程。本实验装置采用多种素材和媒体手段，重点讲述铸造加工、锻压加工、金属切削加工等先进技术。
实验装置采用金属工艺学多媒体软件，制作的多媒体课件内容丰富多彩，将动画和二维、三维视图相互结合，同时配合实物模型，在课件中效果很好；科源多媒体软件包含34件模型动画内容；实验装置采用34件模型和34块说明模块板供学生使用；模型和模块板可随课程内容需要进行更换操作。
二、产品特点
1、金属工艺学示教台采用P4电脑主机一台、17寸显示器一台、鼠标、键盘各一个。
2、利用科源多媒体软件界面，用二/三维动画生动演示各种模型结构功能和原理(如开模、闭模、出制件)的全过程，使学生实现理论与实际的紧密结合。
3、利用模块板文字图表说明文件，指导学生独立分析模具结构和运动方式，培养看图识图分析能力。
4、利用实物模型让学生深入了解铸件工具组成和结构原理，增加学生设计与分析课程内容，培养学生的创新意识。
5、实验装置采用34件塑料有机模型和34块文字图表板，分别介绍各种模具的功能和结构及用途和作用。
6、本装置采用组件式结构，更换文字图表模块板和模具模型便捷，如需扩展功能或开发新实验，只需添加文字图表板和模型即可，永不淘汰。
三、主要技术参数
1、工作电源:单相220V交流电源。
2、结构:实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境:温度-100-+400C。
4、整机功耗:＜0.5KW
5、实验台外形尺寸:1600×750×1750mm
