电气控制系统安装与调试实训装置

该装置具有电气控制系统的电路设计、安装和布线，传感器接线与调整、plc编程、模拟量模块应用、人机界面组态、电机驱动（含变频器及对应电机、伺服驱动器及伺服电机、步进电机及驱动器、继电控制与保护、温度控制器、增量型编码器）参数设定、以及典型机床控制电路故障排除等功能。装置中多参量实时手工给定（如速度实时变化给定、温度变化实时给定、距离变化实时给定等），实现了系统控制的实时控制，真实的模拟和反映了工业控制的过程，实训内容广泛、变化多样，是一款典型的职业能力培养设备，通过在该设备上实训，可使学生职业能力得到大幅度提升。

二、 产品特点

1. 本装置是由控制柜、受控对象等组成一个完整系统，具有占地面积小、操作方便、可移动、内部安装有照明设施、操作面板,各控制点和通讯接口均引出到专用的接线板上，使实训更加便捷。

2. 控制元件（如PLC、变频器、接触器等）采用导轨式安装，实训时可根据需要进行合理的调整安装，布线采用工业线槽板前布线方式，设备的进出线采用塑料软管及接头与受控对象进行连接，受控对象采用外置方式便于观察。

3. 本装置采用模块式结构，扩展性强，选择不同的配置、调整系统参数，从而实现控制系统需求。

三、 技术性能

1. 输入电压：三相五线 ～380V±10%  50Hz

2. 工作环境：环境温度范围为-10℃～+40℃  相对湿度＜85%（25℃） 海拔＜2000m

3. 装置容量：＜1kVA

4. 外形尺寸：850mm×800mm ×1800mm

5. 安全保护：具有漏电保护，安全符合国家标准

6.虚拟多用表参数：

交流电压量程档位分：10、50、250、1000

直流电压档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检测功能：垂直角度±15°距离1-30cm

三极管测量孔

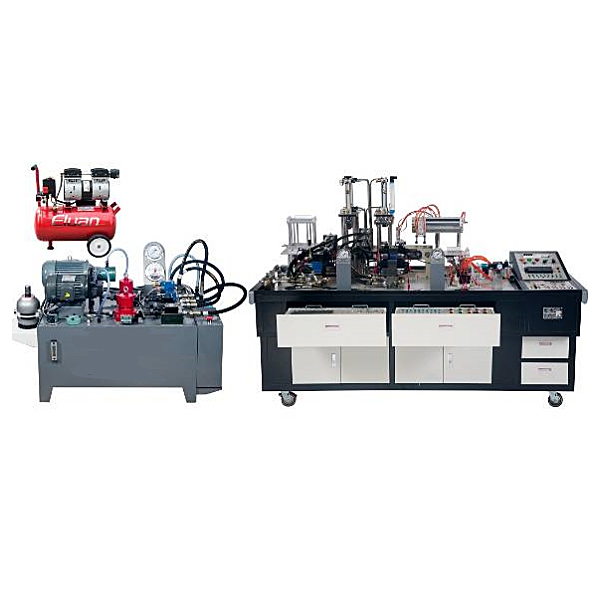

电气控制系统安装与调试实训装置,液压气动综合实训台

一、产品概述
本实训系统依据相关国家职业标准及行业标准，结合各职业学校机械类、机电类专业要求，按照职业教育的教学和实训要求而研发，适用职业学校开设的“液压与气压传动技术”、“液压传动与控制”、“液压与plc技术”、“气动与PLC技术”等课程的实训教学。实训系统集液压、气动、PLC电气控制及液压仿真技术于一体，除了满足专业实训教学，还能开展技能考核以及职业技能竞赛,通过开展项目式实训，培养学生液压泵站安装与调试、液压系统组装与调试、气动系统安装与调试、电气控制技术、PLC应用技术和液压与气动系统运行维护等职业能力。
二、产品特点
1.贴近工业现场：液压泵站按照工业级标准设计，并增设考核点；液压和气动元件采用国内知名品牌，采用液压比例阀和叠加阀，与行业应用接轨；模拟装置采用工业典型的控制装置，接近行业实际运用。
2.系统组合灵活：采用模块化结构设计，模块和模块之间既可以独立运行，也可以由几个模块组合成综合控制系统，方便设备的升级和扩展。
3.综合性强：系统集各种工业液压气动元件、继电器控制单元、PLC控制单元于一体 ，是典型的电液气一体化的综合实训设备，不仅可以满足基本液压和气动系统实训教学、还可以完成工程训练及职业技能竞赛。
4.实操性强:依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。
5.噪音低：采用电机和泵轴一体化连接，油箱和实训平台分开放置，采用高压胶管连接，使振源和其它机构不形成共振，大大降低了泵站产生的噪声和振动。
6.安全性强：带有电流型漏电保护，带有过流保护，防止误操作损坏设备；带相序保护，当断相或相序改变后，切断回路电源防止电机反转；系统配有超高压卸载保护功能，以免损坏元件及保证安全。
