一、概述

“矿井供电系统模拟操作装置”是根据典型的矿井供电系统进行设计的，包括井上供电部份、井下中央变电所部份、采区工作面供电部份、移动变电站供电部分等。通过本装置的培训，可让学员对矿井的供电系统有个全面的了解，可以完成供电系统的倒闸操作，并设有误操作报警，可作为矿井电类人员的安全培训和考核。

二、技术参数

1.输入电源：三相五线～380V±10% 50Hz

2.工作环境：环境温度-5℃～＋40℃，相对湿度＜85%(25℃)，海拔＜4000m

3.外形尺寸：2400mm×500mm×2000mm

三、装置配置

1. 装置结构

装置采用柜式结构，柜体采用双层亚光密纹喷塑结构，面板采用2mm厚铝板，面板上的文字符号采用喷塑工艺。柜体配有六个万向轮，便于移动和固定。

2. 供电系统

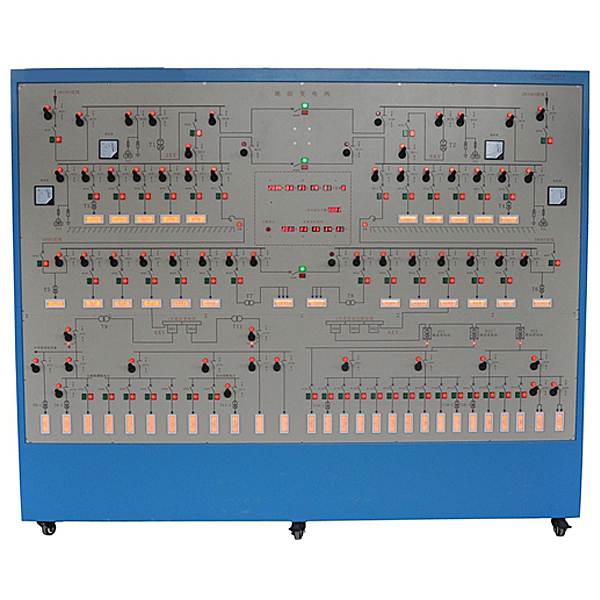

控制屏正面为典型矿井供电系统模拟操作屏，装置采用双电源供电，系统分为五个部分：

(1)地面35kV供电部份（双电源供电）

(2)地面6kV供电部份（副井提升机、主提升机、通风机、空压机等）

(3)井下中央变电所6kV供电部份（提升机、整流设备、水泵、低压动力照明等）

(4)采区变电所部分（煤电钻）

(5)采区移动变电站配电部份（采煤机）

系统中主要开关元件为开关和断路器，相应的系统图上各开关操作元件和断路器元件都嵌入系统图的相应位置，其通断有相应的信号灯指示，红绿信号灯分别指示合闸和分闸。每条供电支路都有相应的负载并用光字牌指示

3. 误操作告警及记录模块

倒闸屏正面装有误操作告警及记录模块。误操作告警及记录模块具有智能识别学员操作是否正确的功能，如果操作错误，倒闸屏立即发出声光告警指示，同时记录误故障次数。用户在误操作后，需更正误操作，按复位按钮，声光告警才能复位，才能进行下一步操作。

控制屏侧面装有“误操作清零”按钮和两个模拟检漏继电器故障的钮子开关；按下“误操作清零”按钮，可以将倒闸屏面板的误操作记录清零；拨动钮子开关“K1”“K2”可以模拟检漏继电器的故障。

矿井供电系统模拟实验装置,电机软启动控制实训装置

一、概述

1. 电机软启动器(软起动器)是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置。该产品能有效地限制交流异步电动机起动时的起动电流，可广泛应用于风机、水泵、输送类及压缩机等负载，是传统的星/三角转换、自耦降压、磁控降压等降压设备的理想换代产品。

2. “电机软启动控制实训柜”是为满足社会各行业对电机起动设备的安装、调试、维修方面的电工、电气技术人员的需求，结合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电机拖动及控制》等课程的技能训练而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。

二、特点

1. 采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。

2. 控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。

3. 所用器件均采用国内外知名品牌，产品质量有保证。

4. 采用德力西软启动器，以及2.2KW电动机为控制对象，模拟电动机起动，贴近工业现场。

5. 提供各种保护功能，实训安全可靠。

三、技术性能

1. 输入电压：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：温度-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜2000m

3. 装置容量：＜7.5kVA

四、系统配备

本实训柜主要由柜体、电气室、德力西软启动器、三相异步电动机等组成。
