供配电技术实验室装置

1． 建立与当前电力系统发展现状相适应的供配电技术实验装置，培养具有较高专业技能、能够从事配电网运行、操作与技术管理等工作的高级技术应用型人才。

2． 建成实验、实践、实训一体的综合型实践教学平台，完成《继电保护与自动装置》、《工厂供电》、《供配电技术》、《电力系统继电保护原理》、《电力系统微机保护》、《配电自动化》等课程的教学实验任务，并提高学生的专业操作技能。

3． 为电气自动化技术、电力系统自动化技术及供用电技术等相关专业学生的课程设计和毕业设计提供良好的研究设计平台。

4． 培训和考核从事变电站、变配所、电力系统第一线生产过程的运行、维护、检修和调试的现场技术工程人员。

5． 为电气工程、电力系统等方向的科学研究提供试验平台。

二、技术参数

供配电技术实验装置包括以下核心构成部分：变配所一次接线系统、测量表计、多功能微机保护装置、补偿电容器组、短路设置模块、常规继电器、特性测试信号系统等。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

（1）、变配所一次接线系统：

模拟10kV/380V降压变配所，至少包括2路10kV进线（其中一路可作为备用电源），1台配变和4路380V出线。在一次接线系统中安装有短路故障设置单元，用于模拟线路或设备的各种故障情况。

至少包含10只三相模拟断路器：用三相交流接触器模拟实现。模拟断路器能通过就地手动按钮和远方遥控进行分合闸操作，模拟断路器的就地按钮带红绿色灯光指示（带灯按钮，红灯表示合，绿灯表示分）。
虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件：

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件的功能有：电阻的测量、交流电压的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提示并可以重置多用表）、晶体管的极性判断、直流电压测量（通电流表档时灯光亮）、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显示红圈，如未定位准确无红圈显示，并在进行错误操作的时（如所选量程错误、所测数据错误等等），仪表指针将无反应、提示错误重新测量等，本多用表可选择交流电压档，直流电压档，电阻档，电流档，电阻调0，并且可放大显示数据，可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。

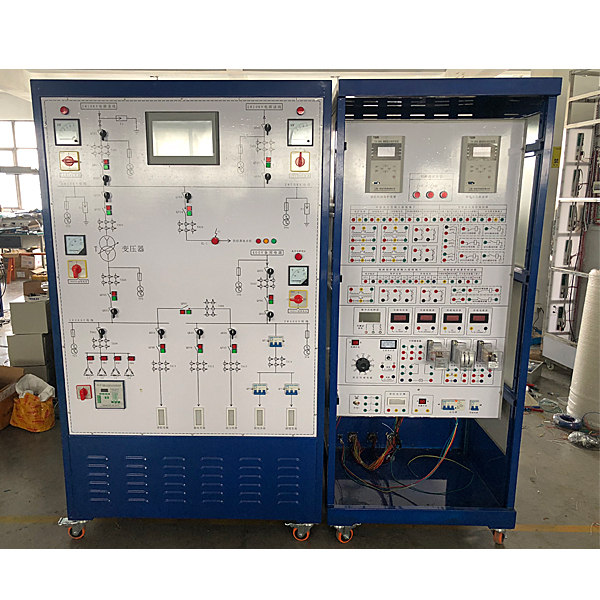

供配电技术实验室装置,电力继电保护实验台

特点

本装置将所需各种电源、仪表、负载、模拟断路器、故障设置模块等有机地结合在一起，配套齐全。用户无须购买其它配件就可完成所有实训、考核项目。装置占地面积小，节约用房。设有电压型漏电保护器和电流型漏电保护器，电源输出均有监视和短路保护功能，确保操作者和设备安全。控制屏还设有定时器兼报警记录仪，为学生技能考核提供统一标准。
电力系统继电保护工培训考核平台技术性能
1.输入电压：三相四线～380V±10%50Hz
2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
电力系统继电保护工培训考核平台实训项目
1.继电器构造、工作原理及特性检验
(1)电磁型电流继电器与电压继电器
(2)时间继电器
(3)中间继电器
(4)信号继电器
(5)功率方向继电器
2.自动装置与继电保护
(6)自动重合闸装置的应用与检验
(7)备用电源自动投入的应用与检验
3.电网继电保护
(8)无时限电流速断保护
(9)带时限电流速断保护
(10)定时限过电流保护
(11)阶段式电流保护（三段式过电流保护）
(12)反时限过电流保护
(13)低电压闭锁速断保护
(14)无时限零序电流速断保护
(15)阻抗继电器的接线方式
(16)距离保护及方向距离保护整定计算
(17)输电线路的纵差动保护
