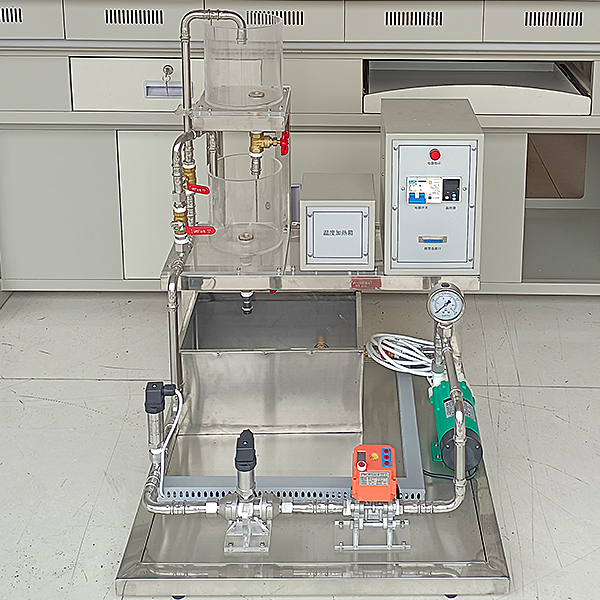

本实验配置基本的水箱、管路、智能调节器、电磁泵等，利用不同工业液位测量传感器，组成多种液位检测系统，可提供的传感器包括有：应变式液位器等。

通过实验熟悉的安装测试方法，应用特点，测量范围，安装条件，掌握精度分析方法。

本装置具有多重安全保护，提供IEC标准信号及相关测试点供PLC接入进行编程实验。

装置技术条件

1）输入电源：二相三线AC220V±10％ 50Hz；

2）工作环境：温度-10℃- +40℃,相对湿度<85%(25℃) 海拔<4000m；

3）装机容量：<0.5kVA；

4）外形尺寸：400*600*700单位mm。

系统配置

名称	单位	数量		备注
执行机构
电动球阀	只	1		工作电压24，控制电压0-10v。
磁力泵	台	1		无泄漏，低噪音，二相交流220VAC，15W。扬程1.5吗m。
传感变送器
扩散硅压力（液位）变送器	只	1	0-100kpa
压力变送器	只	1	供电电压9-24v，输出4-20MA，标准接口，压力范围0-100kpa。
涡轮流量计及流量变送器	套	1	（1）量程：选0-800L/h；（2）输出信号：4-20mADC；（3）精度：0.2级。标准信号输出4-20ma
温度变送器	套	1	Pt100：A级；温度变送器：0.5级精度，0-100℃。4-20ma标准信号输出
其它设备
实验用淡蓝色透明有机玻璃水箱	只	1		1个圆型有机玻璃水箱，直径15mm，高度15cm。
储水箱	只	1		镜面不锈钢304。自动进排水减轻实验老师工作200150200 单位mm
不锈钢支架	套	1		镜面不锈钢管管子做成。
配有24v直流稳压电源	只	1		电流2A。
全部不锈钢管及配件，增加设备的使用寿命。	套	1		管道及阀门：整个系统管道由不锈钢管连接而成，所有的手动阀门均须采用优质球阀，避免管道系统生锈。
温控实验箱	套	1		由加热箱、加热环、Pt100、温度变送器组成，加热最高温度150度。
不锈钢储水箱	只	1		内有独特的结构设计和不锈钢过滤网，拆洗方便
储水箱自动进、排水装置	套	1		自动进排水减轻实验老师工作
控制器
PLC控制器	台	1		1.14路开关量输入 2. 10路开关量输出 3.2路模拟量输入1路模拟量输出
plc可编程设计与控制虚拟仿真软件（提供版权证书并现场演示）	套	1		本软件基于unity3d开发，内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮，在连线及代码正确后，可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动，在连接线路状态下，三维机床模型可进行放大/缩小、平移。 1.继电器控制：阅读实验指导书，并进入实验，通过识读电路图，选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中，限位器置于三维机床模型上，可选择盖盖子，部分元器件名称可重命名，然后点击连接线路按钮，将端子对端子进行连线，将机床电路连接成功后，选择接通电源，进行操作，若组件或线路连接错误将弹出提示错误框，可随时进行场景重置。 2.PLC控制：实验同继电器控制，增加PLC控制功能，在连线完成后，通过PLC编码按钮，进入程序编写界面，编写正向与反向2条程序，共有12个梯形图符号，编写完成后，选择提交进行程序验证。验证成功后，接通电源进行操作，组件、线路连接、代码错误将弹出提示错误框，可随时进行场景重置。 3.单片机控制：实验同继电器控制，增加单片机控制功能，在连线完成后，通过C编码按钮进入编程界面，输入正确的C语言代码，提交验证成功后，接通电源进行操作，组件、线路连接、代码错误将弹出提示错误框，可随时进行场景重置。

过程控制实物实训装置,数电实训台

产品介绍：

数字电路学习机,主机提供了多种信号源;正面印刷字符连线,反面按装元器件,所有信号源频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用优质产品,使整机的品质得到提高。由于元器件都装于背面,从而能有效的降低和避免人为损坏的可能,本机特点：使用方便,耐用,实验项目灵活,可方便做数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。

一、系统组成

（1）结构：铝合金框架，防火材料，环保胶水，拉手，质量可靠，坚固耐用。

（2）电源：交流输入：220V±10% ，50HZ ，电源开关带有LED灯指示

直流输出：±12V/200mA 、 5V/2A

以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，内阻小于0.1欧姆。

（2）手动单脉冲电路2组：可同时输出正负两个脉冲，脉冲幅值为TTL电平。

（3）连续脉冲一组，输出为TTL电平：

固定频率脉冲源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；

（4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）

（5）逻辑电平的输入与显示：

A、12位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。

B、12位由红色LED及驱动电路组成的逻辑电平显示电路。

（6）数码管显示：

A、4位由八段LED数码管组成的BCD码译码显示电路；

B、1位八段LED数码管，引脚全部引出，用于数码管实验。

（7）4路时序发生器及启停控制电路。

（8）8芯、14芯、16芯、20芯、28芯等圆孔插座21只，可满足各种IC芯片

（9）各阻值电位器4只。

(10)元件区提供常用规格电阻电容30只，并提供两组元件插座，可方便接插电阻，电容，二极管，三极管等元器件, 方便户自由搭建电路。

（11）提供详细实验指导书、WORD电子文档等。

（12）教师教学设计系统：本系统为apk的格式，可在PC端使用，也可在移动端使用，本系统即可手动设置故障也能自动设置故障，本系统通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本系统内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本系统通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。
