立体仓库控制系统实训装置

概述

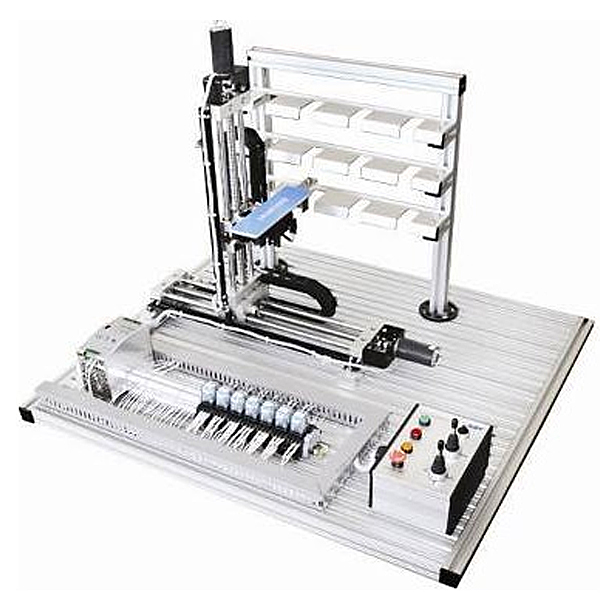

plc控制立库实物模型为实际自动仓储系统的微缩，使用可编程控制器控制，设有12个货位，在X、Y、Z轴三个方向上准确地驱动感应电动机进行自动储存或取出储存的成品，完善的执行机构可实现现代物流系统中自动存储系统全部动作过程。

技术参数

电源：单相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

设备特点：

1、手动/自动控制模式，针对硬件检测及程序校验。
2、开放的执行机构，可根据不同的控制方案编程，构成不同的执行系统，适应不同层次的人员进行PLC学习和编程。也可作为课题设计或研究使用。
3、产品为开放式，整体机械构造清晰可见。

设备结构：

立体停车库实训模型台架为金属结构，实训考核装置模块的I/O 端子、各常用模块与的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。

CPU单元（选配）：

一、性能

（1）输入额定电压120～230V AC

（2）频率50～60Hz

（3）输入电流50～100mA。

（4）工作存储器100kbyte

（5）装截存储器4 Mbyte。可扩展。

（6）CPU具有14个数字量源型输入（输入电压24V）,10个继电器输出，2个模拟量输入（0～+10 V），2个模拟量输出（0至20 mA）。可扩展。

（7）具有2个PROFINET接口，2个RJ45接口，PROFINET IO控制器最大传输速率为100 Mbit/s，最大可连接16台IO设备，支持PROFINET IO支持的协议、TCP/IP协议、MODBUS协议。

（8）集成频率测量、控制定位、PID 调节器。

立体仓库控制系统实训装置,汽车一键启动系统实训台

一、产品简介
设备采用汽车起动系统实物为基础，充分展示汽车起动系统的组成结构和工作过程。
适用于学校对汽车起动系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的起动系统，充分展示汽车起动系统的组成结构。
2.操纵起动开关，起动马达工作，真实演示汽车起动系统的工作过程。通过面板上的电流表、电压表可观察起动过程中启动电流和蓄电池电压的变化过程。
3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车起动系统的工作原理。
4.示教板面板上安装有起动机总成分解部件，可直观认识起动机的组成结构。
5.示教板面板上安装有检测端子，可直接在面板上检测汽车起动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
