直线小车运动控制实训台

概述

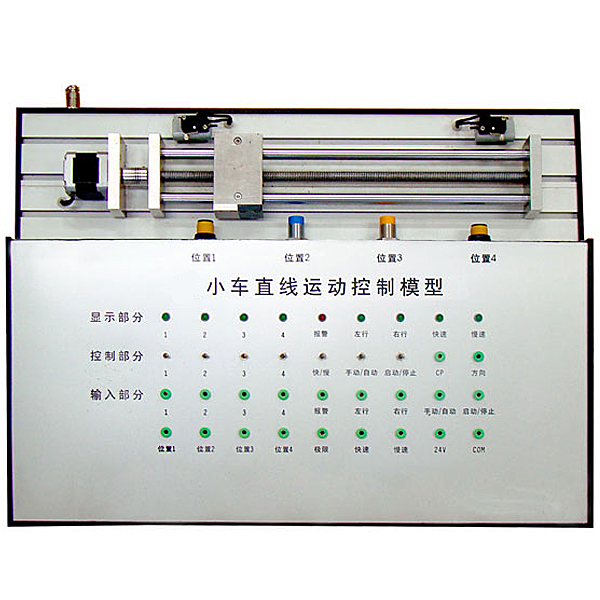

是一套工业自动化生产线小车运动控制过程的缩微模型，采用步进电机滚珠丝杠传动系统，实现传动和定位要求。造型精美、体积紧凑、重量轻、坚固耐用，采用步进电机控制高质量驱动方案，有力保证系统稳定、精密和快捷响应能力。行程范围400MM，装有金属感应（NPN）、霍尔（NPN）、光电传感器（NPN）反馈控制，能满足大中专院校可编程控制器技术的教学、课程设计和毕业设计。

技术参数

电源：单相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*220mm

设备结构：

步进电机控制实训模型台架为金属结构，实训考核装置模块的I/O 端子、各常用模块与的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。

实训项目：

1．机电设备的安装与调试
（1）传动装置同轴度的调整
（2）滚珠丝杠的安装与调整
（3）搬运设备安装与调试
2．电气控制电路的安装与PLC编程
（1）电动机正反转控制电路的连接与程序编写
（2）电动机控制电路的连接与程序编写
3．自动控制系统的安装与调试
（1）传感器的安装与调试
（2）的自动控制
（3）机电一体化的自动控制

直线小车运动控制实训台,电子电工创新设计实训装置

一、概述：

本实验与实训综合装置即能完成“电工学”“电工原理”等课程实验，又能完成“电工技能训练”“电工实训”“电力拖动控制线路与技能训练”等课目的实训，还可扩展plc可编程控制、变频技术等课程实验实训。实验部分在多孔万能通用实验板上完成，可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路等实验项目。实训考核部分在网孔板上完成，接近工业现场，动手能力强，实训方法灵活，能完成“工具及仪表的使用”，“电工基本技能训练”，“电动机的安装维护与故障处理”，“电动机基本控制线路的安装、调试与维修”，“常用生产机械电气控制线路的故障分析与处理”等实训考核项目。该装置适用高等、中等、职校及技校现有实验室更新换代或新建扩建实验室的理想产品。

二、特点：

1、即能完成电工实验又能进行电工实训考核，大大节省实验用房，节省管理人员。

2、实验部分元件盒体透明，直观性好，盒盖与盒体采用较科学的压卡式结构，维修拆装方便。元件盒在多孔万能实验板上任意插接成实验电路，方法灵活，使学生所学知识灵活运用、快速掌握。

3、实训部分在网孔板上完成，操作方便、灵活，更换便捷，接近工业现场，易扩展实训功能或开展新实训项目。

4、实验实训项目丰富，装置功能齐全。

5、设有电压型电流型漏电保护器，并有单片机自动全程监控装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设备和操作者安全。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1KVA

4、重量：200Kg
